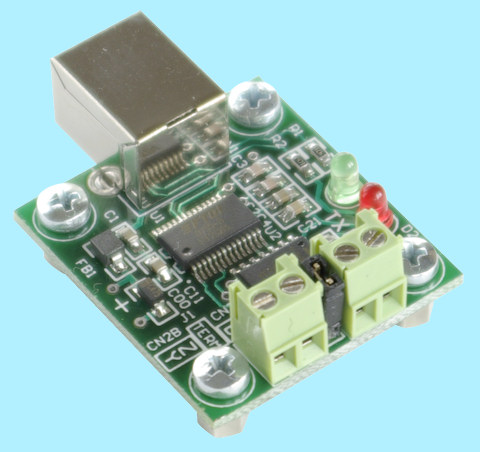

Moduł MP01502 jest zintegrowanym modułem konwertera z USB na 4-przewodowe łącze w standardzie RS422. Transmisja danych łączem RS422 odbywa się w trybie full-duplex (w danym czasie możliwe jest jednoczesne nadawanie i odbieranie danych). Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy.
Dołączone sterowniki (do pobrania - link na końcu opisu) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.

Przykładowe zastosowania modułu MP01502:

• Systemy pomiarowo-kontrolne z interfejsem USB
• Systemy akwizycji danych pomiarowych USB
• Oprzyrządowanie na USB
• Systemy automatyki domowej

Podstawowe parametry:

• Transmisja danych z prędkością do 2,5Mb/s
• Tryb komunikacji: full-duplex
• Komunikacja pomiędzy urządzeniami RS422: magistrala
  4-przewodowa
• Maksymalna długość sieci RS422: 1200m
• Rezystor terminujący linię odbiorczą RS422: 120 Ω, załączany poprzez zworkę w module
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
• Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
• Programowany Timeout dla bufora odbiorczego
• Wsparcie dla wstrzymania i wznowienia pracy
• Układ restartu przy uruchomieniu układu
• Tryb transmisji danych: USB Bulk lub Isochronous
• Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
• Zasilanie z interfejsu USB
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Kompatybilny z USB 1.1 i 2.0
• Złącze USB typu B żeńskie
• Dwie diody LED wskazujące wysyłanie i odbiór danych
• Wymiary płytki: 36mm x 32mm

Dokumentacja modułu MP01502

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>

Oprogramowanie, sterowniki, dodatkowe informacje >>
