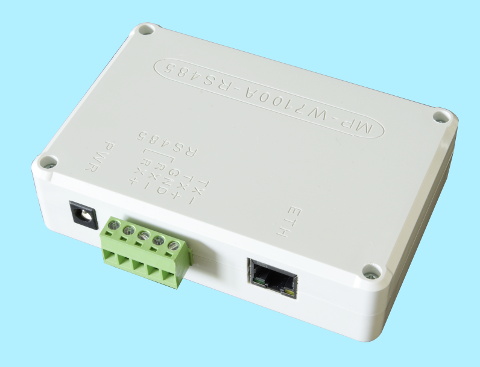

KONWERTER RS485/422 - TCP/IP ETHERNET NA BAZIE W7100A FIRMY WIZNET

Kod produktu: MP-W7100A-RS485
Producent: MERA-PROJEKT
Cena brutto: 197 zł


MP-W7100A-RS485 jest gotowym do zastosowania konwerterem standardu RS485 lub RS422 na TCP/IP Ethernet. Umożliwia bezpośrednie podłączenie urządzeń wyposażonych w złącze RS485 lub RS422 do sieci Ethernet. Poprzez zainstalowanie programu wirtualnego portu szeregoweg obsługa podłączonego urządzenia jest identyczna jak przy bezpośrednim podłączeniu do komputera poprzez port szeregowy RS232, co upraszcza np. napisanie programu do jego obsługi.
Od strony sieciowej interfejs zbudowany jest na bardzo stabilnym module WIZ108SR (opartym na układzie W7100A) firmy WIZNET. Do konfiguracji ustawień sieciowych wykorzystywany jest łatwy w obsłudze program narzędziowy producenta układu.

Podstawowe właściwości:

  • Możliwość bezpośredniego podłączenia urządzeń ze złączem RS485 (half-duplex) lub RS422 (full-duplex)  do sieci Ethernet
  • Obsługa PPPoE
  • Możliwość łatwej konfiguracji program konfiguracyjny
  • Możliwość zabezpieczenia dostępu hasłem
  • Obsługa sieci Ethernet oparta na układzie W7100A firmy WIZNET (10/100Mbps)
  • Wspierane protokoły: TCP, UDP, IP, ARP, ICMP, MAC, DHCP, PPPoE, DNS
  • Interfejs sieciowy: 10/100 Mbps (automatyczne wykrywanie), złącze RJ-45
  • Złącze RS485/422: terminal block
  • Prędkość transmisji: do 230kbps
  • Zasilanie 5 - 28V DC
  • Pobór prądu: max. 250mA
  • Wymiary urządzenia: 118mm x 79mm x 31mm
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)
  • Temperatura pracy: od -40 do +80 °C
  • Wilgotność: 10 - 90%



Konwerter sprzedawany jest bez zasilacza - dostępny osobno w naszej ofercie.

Dokumentacja konwertera MP-W7100A-RS485

WIZ108SR User Manual

WIZ107SR/ WIZ108SR Network Configuration Guide

WIZ107SR /WIZ108SR Config Tool for Windows v1.4.4.1

Device Terminal Program for Windows

VSPE (wirtualny port szeregowy) - bezpłatny w wersji 32-bitowej

Strona internetowa firmy WIZNET >>

Strona internetowa modułu WIZ108SR (szczegóły, dokumentacja, oprogramowanie) >>
