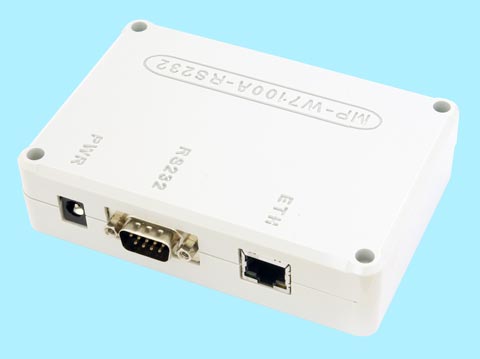

KONWERTER RS232 - TCP/IP ETHERNET NA BAZIE W7100A FIRMY WIZNET

Kod produktu: MP-W7100A-RS232
Producent: MERA-PROJEKT



MP-W7100A-RS232 jest gotowym do zastosowania konwerterem standardu RS232 na TCP/IP Ethernet (serwer portu szeregowego). Umożliwia bezpośrednie podłączenie urządzeń wyposażonych w złącze RS232 do sieci Ethernet. Poprzez zainstalowanie programu wirtualnego portu szeregowego obsługa podłączonego urządzenia jest identyczna jak przy bezpośrednim podłączeniu do komputera poprzez port szeregowy RS232, co upraszcza np. napisanie programu do jego obsługi.
Od strony sieciowej interfejs zbudowany jest na bardzo stabilnym module WIZ107SR (opartym na układzie W7100A) firmy WIZNET. Do konfiguracji ustawień sieciowych wykorzystywany jest łatwy w obsłudze program narzędziowy producenta układu.

Podstawowe właściwości:

  • Możliwość bezpośredniego podłączenia urządzeń ze złączem RS232 do sieci Ethernet
  • Obsługa PPPoE
  • Możliwość łatwej konfiguracji poprzez proste komendy AT przesyłane łączem RS232 lub poprzez program konfiguracyjny
  • Możliwość zabezpieczenia dostępu hasłem
  • Łatwy w zastosowaniu gotowy program konfiguracyjny
  • Obsługa sieci Ethernet oparta na układzie W7100A firmy WIZNET (10/100Mbps)
  • Wspierane protokoły: TCP, UDP, IP, ARP, ICMP, MAC, DHCP, PPPoE, DNS
  • Interfejs sieciowy: 10/100 Mbps (automatyczne wykrywanie), złącze RJ-45
  • Złącze szeregowe: DB9 męskie
  • Obsługiwane linie portu RS232: TXD, RXD, RTS, CTS
  • Kontrola przepływu RS232: Brak, RTS / CTS, XON / XOFF
  • Liczba bitów danych RS232: 7 lub 8
  • Prędkość transmisji RS232: do 230kbps
  • Zasilanie 5 - 28V DC
  • Pobór prądu: max. 250mA
  • Wymiary urządzenia: 118mm x 79mm x 31mm
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)
  • Temperatura pracy: od -40 do +80 °C
  • Wilgotność: 10 - 90%



Konwerter sprzedawany jest bez zasilacza i bez kabli sygnałowych. Zarówno zasilacze jak i kable dostępne są w naszej ofercie.

Dokumentacja konwertera MP-W7100A-RS232

WIZ107SR User Manual

WIZ107SR/ WIZ108SR Network Configuration Guide

WIZ107SR/WIZ108SR Configuration Communication Protocol Guide

WIZ107SR /WIZ108SR Config Tool for Windows v1.4.4.1

Device Terminal Program for Windows

VSPE (wirtualny port szeregowy) - bezpłatny w wersji 32-bitowej

Strona internetowa firmy WIZNET >>

Strona internetowa modułu WIZ107SR (szczegóły, dokumentacja, oprogramowanie) >>



OPCJONALNE AKCESORIA

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.
