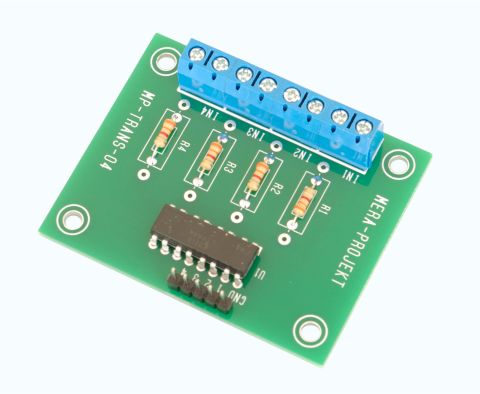

MP-TRANS-04 to 4-kanałowy moduł wejść transoptorowych. Przeznaczony jest dla odizolowania galwanicznego sygnałów sterujących od wrażliwej elektroniki kontrolno-pomiarowej. Moduł przystosowany jest do sygnałów bipolarnych AC lub DC. Poziom napięcia wejściowego ustalany jest przy pomocy szeregowo podączonych rezystorów. Sygnały wyjściowe z modułu są typu OC. Przy sterowaniu napięciowym wymagane jest zwykle podłączenie rezystorów podciągających.

MP-TRANS-04 przystosowany jest do bezpośredniego podłaczenia do modułu we/wy cyfrowych w standardzie 1-Wire typu MP-1W-2408.

Podstawowe właściwości:

• 4 bipolarne wejścia (AC/DC)
• Napięcie izolacji: 5000 VRMS
• Wymiary modułu: 60mm x 47,5mm
• Otwory montażowe: 4 x 3,5mm

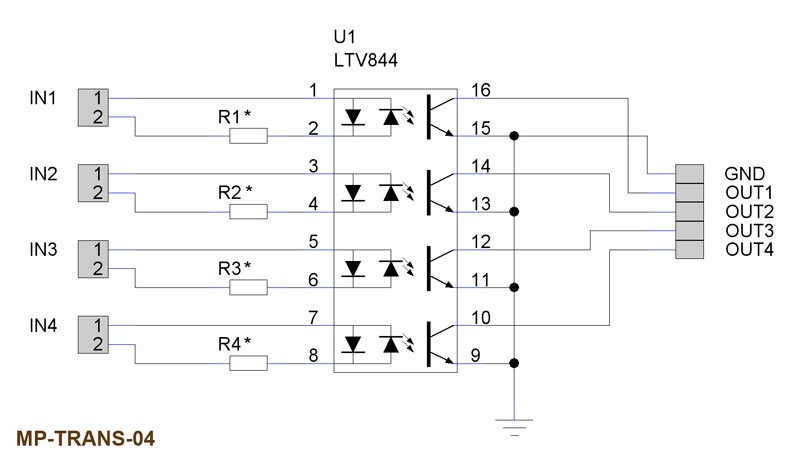

Schemat ideowy modułu MP-TRANS-04

Rezystory R1 - R4 dobiera się w zależności od napięcia sterującego. Zakładając prąd wejściowy na poziomie 7mA i napięcie diody UF=1V, typowe wartości tych rezystorów oraz minimalna ich moc wynoszą odpowiednio:

Uwe = 5V: R=560Ω, Pmin=0,03W
Uwe = 12V: R=1,5kΩ, Pmin=0,07W
Uwe = 24V: R=3,3kΩ, Pmin=0,16W
Uwe = 36V: R=4,7kΩ, Pmin=0,23W

Przy zakupie prosze o podanie poziomu napięć sterujących.

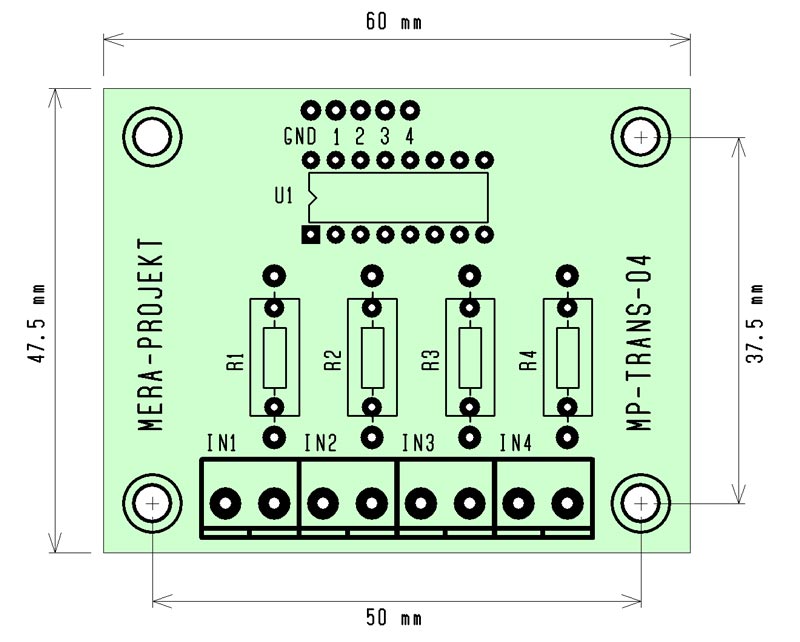

Widok płytki drukowanej modułu MP-TRANS-04

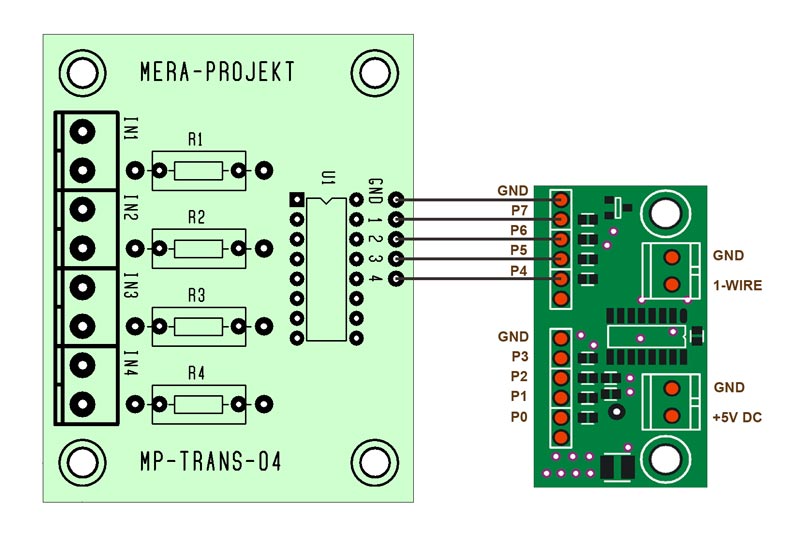

Podłaczenie MP-TRANS-04 do modułu we/wy cyfrowych typu MP-1W-2408 (analogicznie można podłączyć drugi moduł do wejść P0-P3)

MP-1W-2408

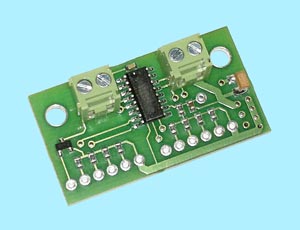

Moduł we/wy cyfrowych w standardzie 1-Wire, 8-kanałowy
