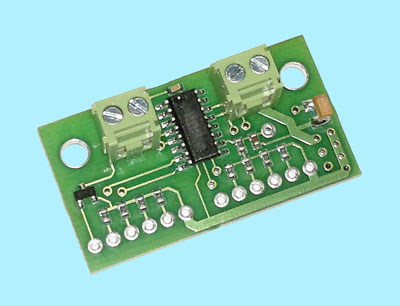

Moduł stanowi gotowy element we/wy cyfrowych (standard TTL 5V), sterowany poprzez magistralę 1-Wire. Urządzenie zbudowane jest na bazie układu DS2408 firmy Dallas-Maxim i współpracuje ze wszystkimi interfejsami 1-Wire naszej produkcji, zarówno na USB jak i RS232 oraz interfejsami kontrolno-pomiarowymi serii MP-IKP1W.

Właściwości:

• Urządzenie zbudowane na bazie układu DS2408 firmy MAXIM-DALLAS
• Urządzenie identyfikowane jest w sieci 1-Wire poprzez unikalny numer seryjny zawarty w układzie DS2408
• Wyprowadzenia 1-Wire w postaci złącza śrubowego
• Wyprowadzenia we/wy w postaci złącza gold-pin
• Poziom sygnałów we/wy: TTL 5V, aktywny poziom niski (w stanie normalnym na liniach we/wy napięcie +5V)
• Zasilanie: 5V DC poprzez złącze śrubowe. Maksymalny pobór prądu 7mA
• Współpraca z darmowym programem OneWireViewer firmy MAXIM-DALLAS (link na końcu opisu).
• Duża ilość darmowego oprogramowania i kodów źródłowych.
• Wymiary modułu (mm): 58,9 x 41,6

Dokumentacja modułu MP-1W-2408

 Opis układu DS2408 i dokumentacja >>

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>

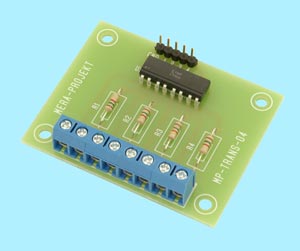

MP-TRANS-04

4-kanałowy moduł wejść transoptorowych

MP-TRANS-04 to 4-kanałowy moduł wejść transoptorowych. Przeznaczony jest dla odizolowania galwanicznego sygnałów sterujących od wrażliwej elektroniki kontrolno-pomiarowej.
MP-TRANS-04 przystosowany jest do bezpośredniego podłaczenia do modułu we/wy cyfrowych w standardzie 1-Wire typu MP-1W-2408.

Szczegóły oferty >>
