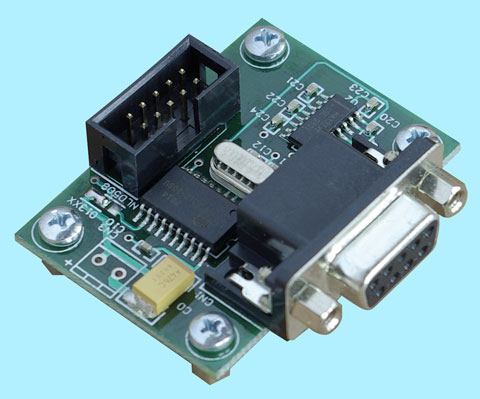

STEROWNIK RS232 DLA MODUŁÓW WYŚWIETLACZY SERII MP01300, MP01302, MP01303

Kod produktu: MP-DISP-C01-A
Producent: MERA-PROJEKT



Sterownik MP-DISP-C01-A przeznaczony jest do współpracy z modułami wyświetlaczy siemiosegmentowych serii MP01300, MP01302 i MP01303. Urządzenie spełnia rolę sterownika generującego odpowiednie przebiegi zapewniające poprawną pracę modułów wyświetlaczy siedmiosegmentowych. Dane przesyłane są do sterownika z wykorzystaniem łącza szeregowego RS232. Sterownik podłącza się bezpośrednio do złącza RS232 w komputerze za pomocą przedłużacza RS232 (połączenie 1:1).

Podstawowe parametry:

  • Wejście danych: Łącze szeregowe RS232
  • Ilość modułów wyświetlaczy współpracujących ze sterownikiem: brak ograniczeń
  • Zasilanie: +5V DC (pobierane z modułu wyświetlacza)
  • Wymiary: 50.3mm x 38.8mm



Dokumentacja sterownika MP-DISP-C01-A



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
