8-KANAŁOWY GENERATOR PRZEBIEGÓW CYFROWYCH NA BAZIE FTDI (FT232RL LUB FT245RL)

Kod produktu: FTDIGen

Promocyjna cena: 8 zł brutto!

Program FTDIGen umożliwia wykorzystanie posiadanego (lub opcjonalnie dokupionego) modułu interfejsu USB na bazie FT232RL lub FT245RL do realizacji programowanego 8-kanałowego generatora przebiegów cyfrowych. Program posiada wbudowany edytor graficzny dla generowanych przebiegów.

Do współpracy z programem mogą być wykorzystane moduły MP00101, MP00113, UM232R lub UM245R naszej produkcji lub każdy inny układ tego typu (w podstawowej wersji aplikacyjnej układów FT232RL lub FT245RL).

Właściwości i parametry programu:

  • Współpraca z układami FT232RL lub FT245RL
  • Ilość kanałów generatora: 8
  • Możliwość wczytania i edycji do 2000 próbek
  • Wbudowany edytor graficzny do wizualizacji i edycji generowanych przebiegów
  • Tryb pracy krokowej i automatycznej dla przebiegów wolnozmiennych (min. wartość odstępu pomiędzy próbkami to 20ms)
  • Tryb pracy szybkozmiennej: jednokrotny przebieg z częstotliwością zmian kolejnych próbek od 900Hz do 4,5MHz)
  • Tryb ręcznego sterowania poszczególnymi wyjściami układu FTDI

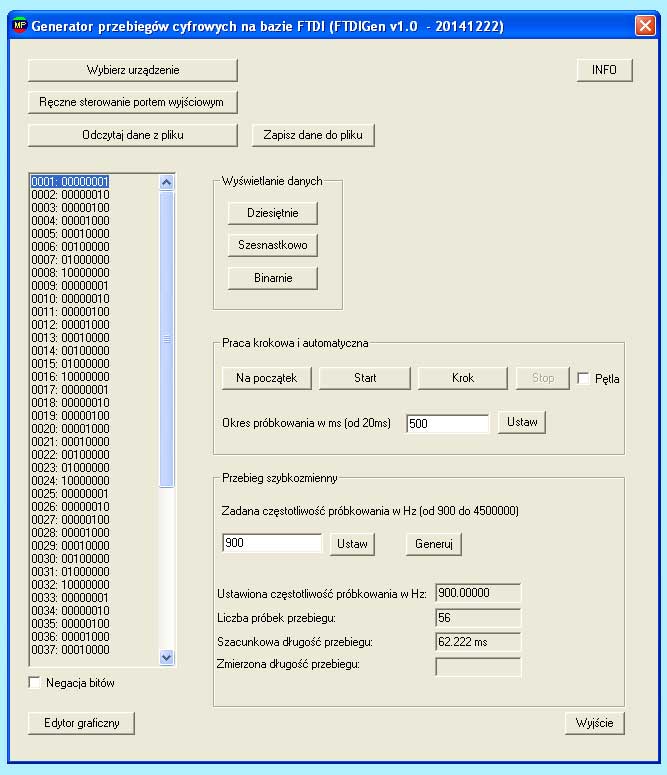

Główne okno programu

  • Wybór podłaczonego urządzenia na układzie FTDI.
  • Odczyt i zapis danych do pliku (plik tekstowy ze standardowym rozszerzeniem .txt). W pliku przechowywane są kolejne próbki przebiegu w postaci tekstowej: w kolejnych liniach dana w postaci dziesiętnej z zakresu 0 - 255. np:
    1
    2
    4
    8
    16
    32
    64
    128
    co reprezentuje zapis binarny:
    00000001
    00000010
    00000100
    00001000
    00010000
    00100000
    01000000
    10000000
  • Ręczne sterowanie portem wyjściowym układu FTDI.
  • Okno z kolejnymi próbkami z możliwością reprezentacji dziesiętnej, szesnastkowej lub binarnej.
  • Możliwośc zanegowania wszystkich bitów (opcja NEGACJA).
  • Praca krokowa i automatyczna.
    Przy pracy krokowej (przycisk KROK) ręcznie wyzwalamy pojawianie się kolejnych próbek na wyjściu układu FTDI.
    W przypadku pracy automatycznej ustawiamy zegar odmierzający okres pomiędzy poszczególnymi próbkami (wartośc minimalna 20ms) i przyciskiem START uruchamiamy generator. Przy zaznaczonej opcji PĘTLA po dojściu do ostatniej próbki całość jest powtarzana. Generator zatrzymujemy przyciskiem STOP. Przycisk NA POCZĄTEK ustawia "kursor" na pierwszej próbce.
  • Przebieg szybkozmienny.
    Umożliwia jednokrotne wygenerowanie przebiegu od początku do końca z podaną częstotliwością w zakresie od 900Hz (próbek/s) do 4,5MHz.
    Po załadowaniu podawana jest szacunkowa długość przebiegu oraz po wygenerowaniu, zmierzona długość tego przebiegu. Przy dużych różnicach jest możliwość skorygowania parametru wsp_kal umieszczonego w pliku konfiguracyjnym FTDIGen.ini. Jego domyślna wartość to 4.5. Standardowo nie należy nic robić.

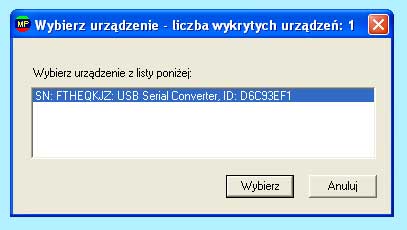

Wybór urządzenia

W oknie tym dokonujemy wyboru podłączonego interfejsu. Istotną wartością jest unikalny identyfikator ID z którym związany jest plik licencyjny FTDIGen.lic przesyłany po zakupie programu. Bez licencji funkcjonalność programu jest ograniczona: nie ma możliwości zapisania edytowanego przebiegu i wyłaczona jest funkcja generowania przebiegów oraz ręcznego sterowania portem wyjściowym układu FTDI. W przypadku zakupu programu bez interfejsu na układzie FTDI po uruchomieniu programu proszę o podanie ID podłączonego układu, po czym zostanie przesłany plik licencyjny.

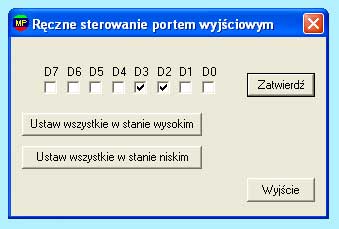

Ręczne sterowanie portem wyjściowym

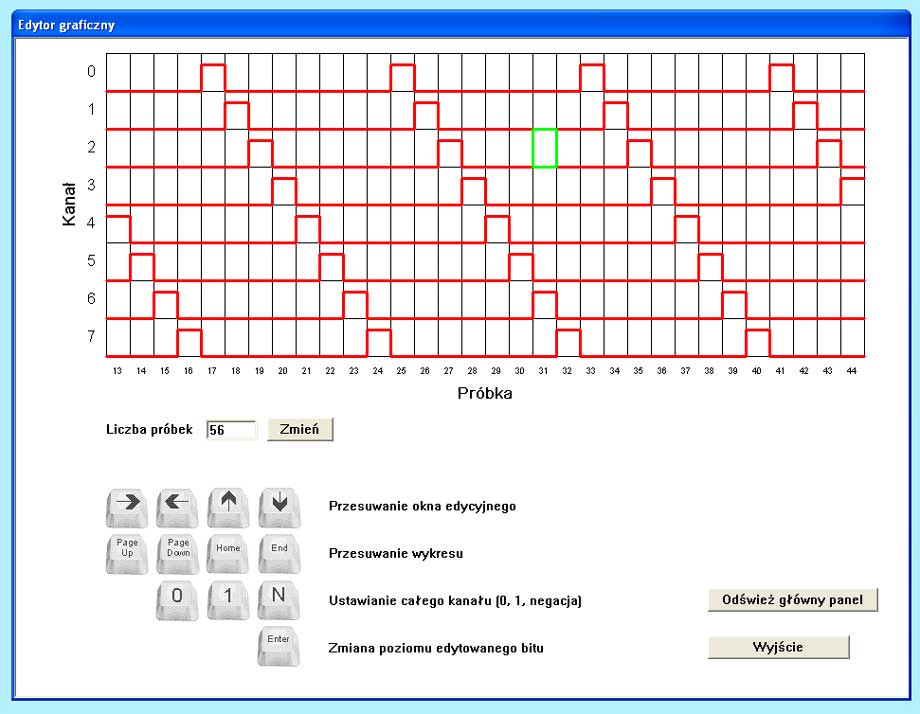

Edytor graficzny

Edytor graficzny umożliwia edycję wczytanego z pliku przebiegu lub stworzenie nowego przebiegu z możliwością jego zapisu do pliku (z poziomu głównego okna).
W przypadku nowego przebiegu należy podać na początku liczbę próbek przebiegu (przy wartości 0 nie pojawia się okienko edycyjne służące do edycji bieżącej próbki). Wartość liczby próbek w każdej chwili można zmienić.
Obsługa edytora jest bardzo prosta i intuicyjna. Do przesuwania się i edycji przebiegu wykorzystujemy klawiaturę. Do przesuwania się po przebiegu służą kursory: prawo, lewo, góra, dół, klawisze PAGE UP i PAGE DOWN służą do przewijania okna natomiast przyciski HOME i END do ustawiania kursora na początku lub końcu przebiegu. Zmiany wartości bieżącego bitu uzyskujemy przyciskiem ENTER natomiast przyciski 0, 1 i N umożliwiają ustawienie całego kanału na 0, 1 lub jego zanegowanie.
Przy zmniejszeniu liczby próbek końcowe próbki są usuwane.

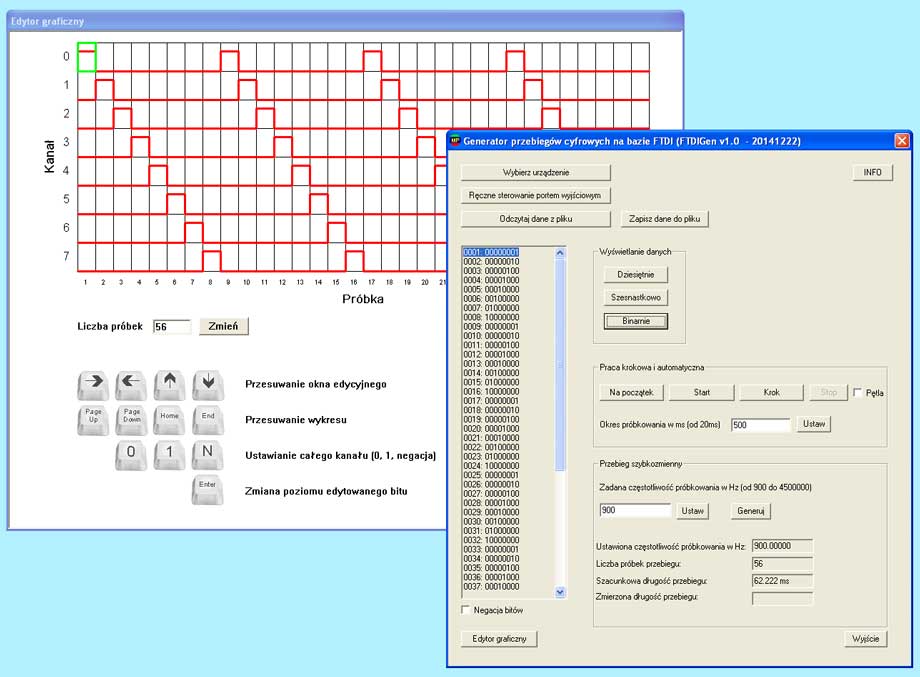

Każda zmiana przeprowadzona w edytorze automatycznie zmienia w programie tablicę z bieżącym przebiegiem. Przy ustawieniu obok siebie okien głównego programu i edytora możliwa jest praca interaktywna. tzn. na bieżąco wprowadzając poprawki w edytowanym przebiegu możemy go na bieżąco testować poprzez generowanie przebiegu bez zamykania edytora. Wprowadzane zmiany nie są jednak uwidaczniane na bieżąco w oknie głównym programu. Aby tego dokonać klikamy w przycisk Odśwież główny panel.

Rozkład wyprowadzeń układów FT232RL i FT245 RL

Kanał FT245RL FT232RL Nr wyprowadzenia
dla obu układów
0
D0
TXD
1
1
D1
RXD
5
2
D2
RTS#
3
3
D3
CTS#
11
4
D4
DTR#
2
5
D5
DSR#
9
6
D6
DCD#
10
7
D7
RI#
6



Program FTDIGen (wersja 1.0) >>

Sterowniki dla układu FTDI >>



OPCJONALNE AKCESORIA

MP00101

Moduł konwertera USB2.0 - RS232 (TTL) na układzie FT232RL firmy FTDI, złącze 10-pinowe.

Szczegóły oferty >>

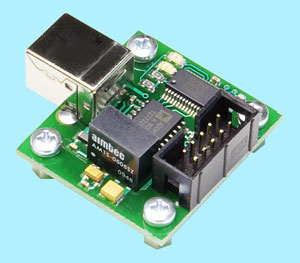

MP00113

Moduł konwertera USB-RS232 (TTL) z izolacją galwaniczną, 4-linie

Szczegóły oferty >>

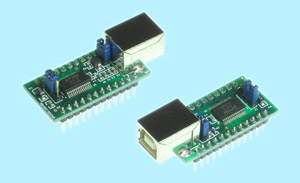

UM232R

Moduł konwertera USB2.0 - RS232 (TTL) na układzie FT232RL firmy FTDI.

Szczegóły oferty >>

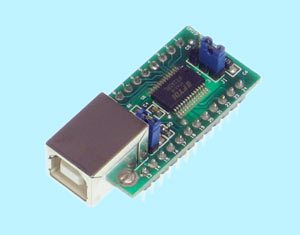

UM245R
