MODUŁ KONWERTERA USB-RS232 (TTL) Z IZOLACJĄ GALWANICZNĄ, 4-LINIE

Producent: MERA-PROJEKT
Kod produktu: MP00113A, cena brutto: 60 zł
Kod produktu: MP00113B, cena brutto: 52 zł



Moduł MP00113 jest zintegrowanym modułem do transmisji danych poprzez interfejs USB. Moduł ten zbudowany jest na bazie kontrolera FT232RL firmy FTDI. Moduł pozwala na transfer danych z prędkością do 1Mb/s. Moduł MP00113 może być wykorzystany np. w aplikacjach konwerterów USB<->RS232 oraz w systemach mikroprocesorowych komunikujących się z komputerem PC poprzez port USB.
Dołączone sterowniki (do pobrania z naszej strony internetowej) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po dołączone sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.
Moduł posiada izolację galwaniczną wykonaną w nowoczesnej technologii iCoupler® firmy Analog Devices. Poziom izolacji linii sygnałowej wynosi 2,5kV (RMS).
W module separacji galwanicznej podlegają sygnały: RX, TX, CTS, RTS, oraz masa sygnałowa GND.

Moduł sprzedawany jest w dwóch wersjach:

MP00113A - wersja z wbudowaną przetwornicą DC/DC, całość zasilana z portu USB, dodatkowo możliwość zasilania z modułu współpracującego z nim urządzenia (napięcie 5V DC, max. prąd 150mA),

MP00113B - wersja bez wbudowanej przetwornicy DC/DC, do poprawnej pracy wymagane jest dostarczenie napięcia zasilającego dla obwodów we/wy z urządzenia współpracującego z modułem (5V DC,
prąd 5mA).

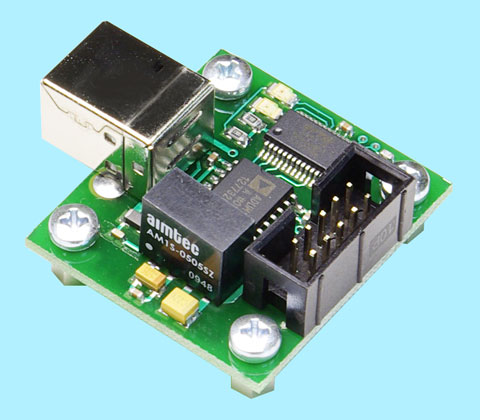

MP00113A

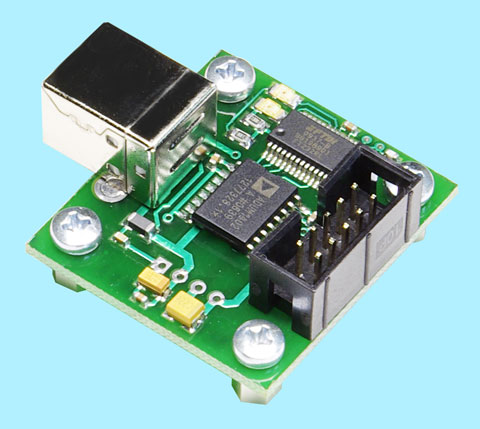

MP00113B

Podstawowe parametry:

  • Transmisja danych z prędkością do 1Mb/s
  • Obsługa sygnałów RTS i CTS
  • Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
  • Programowany Timeout dla bufora odbiorczego
  • Wsparcie dla wstrzymania i wznowienia pracy
  • Standard poziomów logicznych: TTL (5V)
  • Układ restartu przy uruchomieniu układu
  • Tryb transmisji danych: USB Bulk lub Isochronous
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0
  • Złącze USB typu B żeńskie
  • Nowoczesna technologia izolacji iCoupler® firmy Analog Devices
  • Izolacja galwaniczna 4 linii: RX, TX, CTS, RTS
  • Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
  • Poziom izolacji toru zasilania (wewnętrzna przetwornica DC/DC): 1kV (DC) - dotyczy wersji MP00113A (z wbudowaną przetwornicą DC/DC)
  • Wymiary modułu (zarys płytki): 36,6mm x 33,3mm

Dokumentacja modułu MP00113

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
