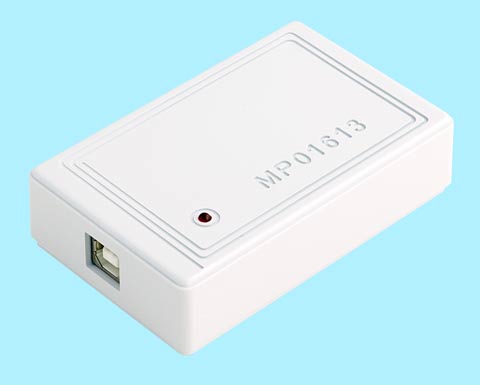

Czytnik RFID z wyjŚciem USB dla transponderÓw Unique 125kHz

Kod produktu: MP01613
Producent: MERA-PROJEKT

Podstawowe właściwości:

Odczyt transponderówi Unique (125kHz)
Zasilanie z portu USB
Zasięg ok. 7 cm (breloki)
Identyfikacja na podstawie 40-bitowego numeru seryjnego
Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji
Z wykorzystaniem oprogramowania (link na końcu opisu) możliwa praca w trybie emulacji klawiatury
Dioda LED wskazująca odczytanie kodu przyłożonego transpondera

Uwaga: Na specjalne zamówienie istnieje możliwość wykonania czytników o innych parametrach transmisji szeregowej oraz zmodyfikowanym programie działania.

Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Czytnik zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A.
Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII). Odczyt danych sygnalizowany jest krótkim zaświeceniem diody LED. Od strony komputera (USB) czytnik widziany jest i obsługiwany jak typowy port szeregowy. Wewnętrzny konwerter USB-RS232 zbudowany jest na bazie kontrolera FT232RL firmy FTDI.
Z wykorzystaniem oprogramowania (link na końcu opisu) możliwa praca w trybie emulacji klawiatury.
Dołączone sterowniki (do pobrania - link na końcu opisu) umożliwiają pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface).

Dokumentacja czytnika MP01613
