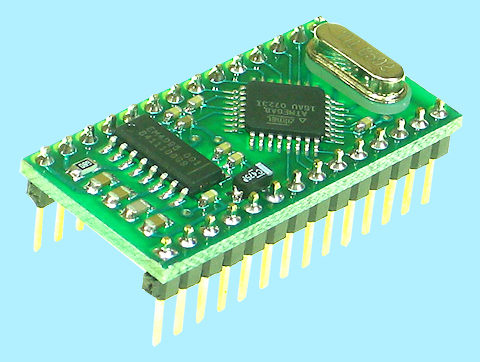

MODUŁ CZYTNIKA RFID, WYJŚCIE RS232 (TTL), PŁYTKA W FORMACIE DIP-28

Kod produktu: MP01612
Producent: MERA-PROJEKT
Cena brutto: 30 zł



Moduł MP01612 stanowi tani i prosty w zastosowaniu czytnik RFID dla transponderów UNIQUE 125kHz, umożliwiający szybkie konstruowanie urządzeń do bezstykowej identyfikacji.

Podstawowe parametry:

  • Zasilanie: 5V DC (pobór prądu max. 60mA)
  • Zasięg ok. 12 cm (karta ISO, Clamshell), 7 cm (breloki)
  • Odczyt transponderówi Unique (125kHz),
  • Identyfikacja na podstawie 40-bitowego numeru seryjnego,
  • Wyjście w standardzie RS232 (TTL),
  • Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji,
  • Wymiary (mm): 36,1 x 18,3 (format DIP-28)



Uwaga: Na specjalne zamówienie istnieje możliwość wykonania czytników o innych parametrach transmisji szeregowej.

Czytnik zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A.
Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz.
Przy standardowej antenie (dane techniczne anteny podano w dalszej części opisu) czytnik umożliwia odczyt transponderów z odległości 12 cm w przypadku kart ISO i Clamshell oraz ok. 7 cm w przypadku typowych breloków RFID.
Wyprowadzenie stanowi złącze, umożliwiające wyprowadzenie sygnału RS232 w standardzie TTL. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII). Odczyt danych sygnalizowany jest krótkim zaświeceniem diody LED (dołączonej na zewnątrz modułu).

Dokumentacja czytnika MP01612
