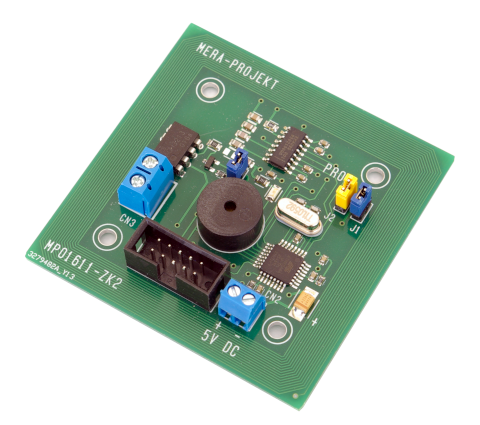

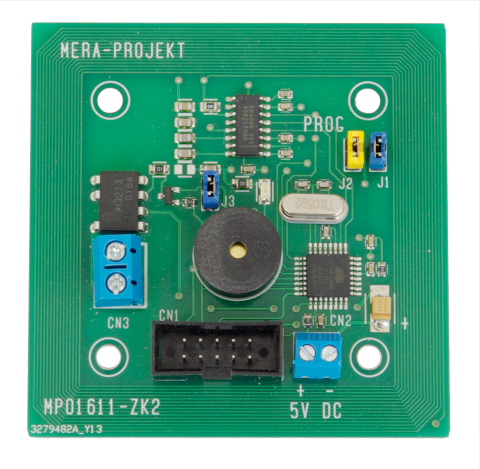

ZAMEK BEZSTYKOWY RFID ZE ZINTEGROWANĄ ANTENĄ, PRZEKAŹNIK SSR

Kod produktu: MP01611-ZK2
Producent: MERA-PROJEKT

Moduł MP01611-ZK2 stanowi gotowy do zastosowania bezstykowy zamek pracujący w technologii RFID dla transponderów UNIQUE 125kHz, zastępujący z powodzeniem tradycyjne rozwiązania kontroli dostępu.

Podstawowe parametry:

Zasilanie: 5V DC
Maksymalny pobór prądu: 200mA
Zasięg ok. 12 cm (karta ISO, Clamshell), 7 cm (breloki)
Odczyt transponderówi Unique (125kHz),
Identyfikacja na podstawie 40-bitowego numeru seryjnego,
Zintegrowana antena na płytce PCB,
Wyjście w standardzie RS232 (TTL),
Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji,
Wymiary (mm): 66 x 66
Przekaźnik SSR firmy Panasonic, model AQH3213
Wyjście przekaźnikowe o obciążalności max. 600V AC, 1.2A
Możliwość zaprogramowania do 50 kluczy
Praca w 2 trybach: czasowym lub bistabilnym
Sygnalizacja pracy zamka przy pomocy diody LED oraz sygnalizatora dźwiękowego
W podstawowych zastosowaniach zamek pracuje samodzielne i nie jest konieczne wykorzystywanie wyjścia RS232

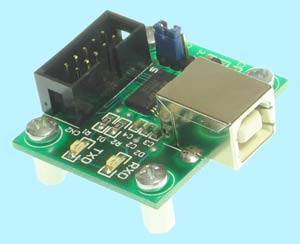

Możliwość odczytania i zapisywania kluczy z pliku poprzez interfejs USB-RS232 (model MP00101)
Dostępny program narzędziowy do odczytu i zapisu kluczy

Uwaga: Na specjalne zamówienie istnieje możliwość wykonania zamków o innych parametrach transmisji szeregowej.

Zamek zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A. Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz. W urządzeniu zastosowano zintegrowaną antenę na płytce drukowanej umożliwiającej odczyt transponderów z odległości do 12 cm. Zamek jest programowalny i współpracować może maksymalnie z 50 kluczami w standardzie Unique (klucze należy dokupić osobno i są one dostępne w naszej ofercie).
Zamek pracuje w dwóch trybach (wybór dokonywany jest poprzez odpowiednie ustawienie zworki J1):

bistabilnym - kolejne przyłożenia klucza na przemian włączają i wyłączają przekaźnik,
czasowym - przyłożenie klucza włącza przekaźnik na ok. 5s po czym automatycznie powraca do stanu początkowego (typowe działanie w przypadku sterowania zamkiem w drzwiach wejściowych).

Ze względu na swoją uniwersalność, niski pobór prądu oraz łatwość programowania i obsługi, urządzenie może znaleźć zastosowanie np. w sejfach, samochodach, komputerach oraz w drzwiach wejściowych sterując bezpośrednio elektroryglem lub systemem alarmowym.
Dodatkową zaletą zamka jest wyposażenie go w wyjście szeregowe RS232 (standard TTL) umożliwiające przesyłanie kodów zbliżanych do zamka kluczy (bez względu czy zostały one wcześniej zaprogramowane czy też nie). Wyprowadzenie stanowi złącze 10-pinowe typu IDC. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII).
Praca zamka sygnalizowana jest poprzez diodę LED oraz sygnalizator dźwiękowy.

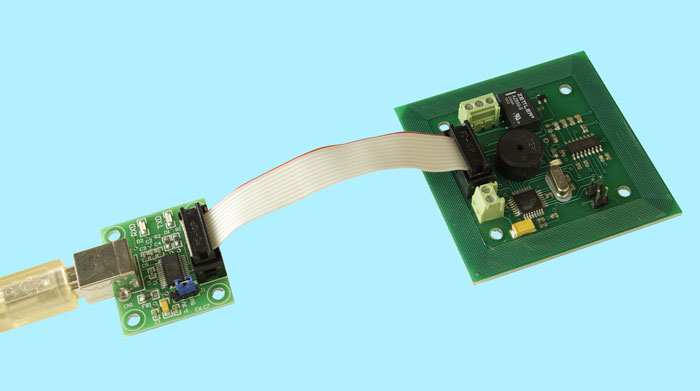

Po zakupieniu opcjonalnego modułu interfejsu MP00101 możliwy jest odczyt i zapis kluczy z pliku. Sposób podłaczenia modułu interfejsu do zamka przedstawia poniższe zdjęcie (zdjęcie przedstawia model zamka z przekażnikiem elektromagnetycznym ale sposób podłaczenia jest identyczny).

Uwaga 1: Przy podłączeniu modułu interfejsu zasilanie zamka powinno być odłaczone - zasilanie pobierane jest z interfejsu poprzez taśmę IDC10.
Uwaga 2: Odczyt i zapis kluczy powinien być realizowany w normalnym trybie pracy zamka (nie w trybie programowania kluczy) - zworka programująca powinna być rozłączona.

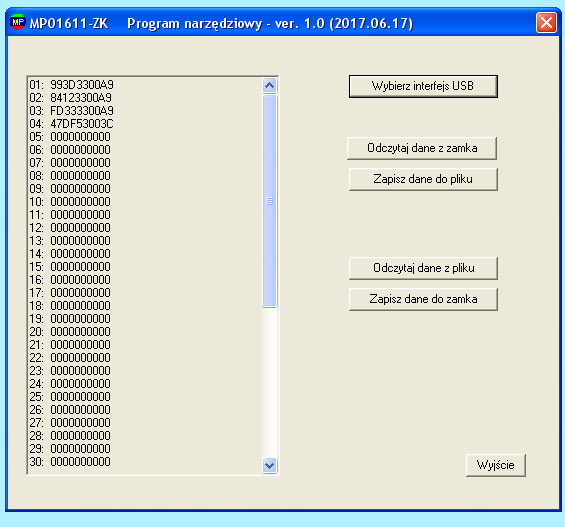

Do odczytywania i zapisywania kluczy dostępny jest prosty program narzędziowy. Widok programu przedstawia rysunek poniżej.

Dokumentacja zamka MP01611-ZK (Dokumentacja dotyczy zamka z przekaźnikiem elektromagnetycznym, różnica obu zamków polega wyłącznie na zastosowanym przekaźniku)
