INTERFEJS (KONWERTER) DMX ZE ZŁĄCZEM USB - Z IZOLACJĄ GALWANICZNĄ

Kod produktu: MP01512-DMX512
Producent: MERA-PROJEKT

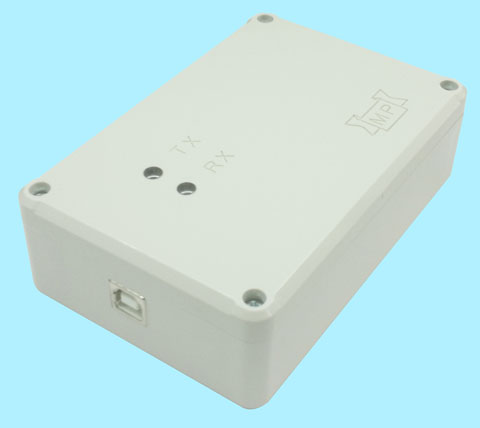

Urządzenie stanowi gotowy konwerter z USB na łącze w standardzie DMX512. Konwerter umożliwia sterowanie urządzeniami DMX przy pomocy komputera PC lub laptopa za pośrednictwem portu USB. Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Konwerter zbudowany jest na bazie kontrolera FT232RL firmy FTDI.

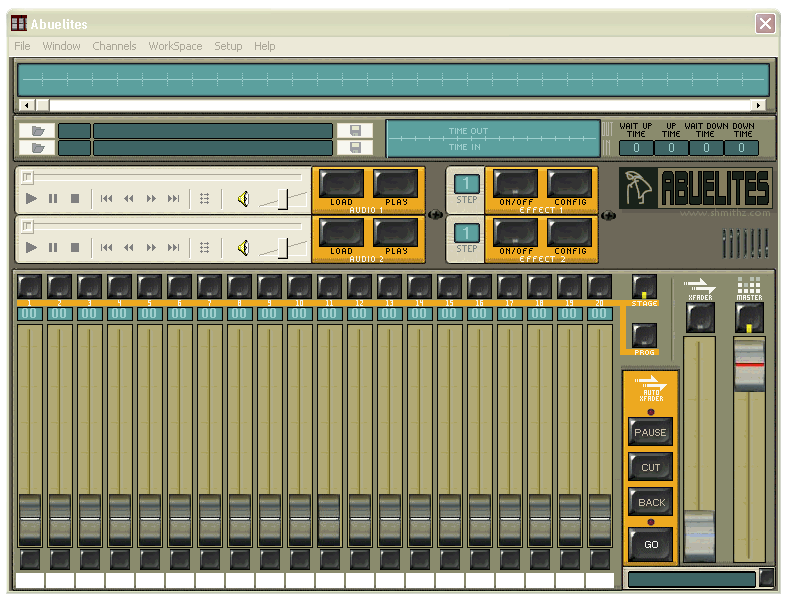

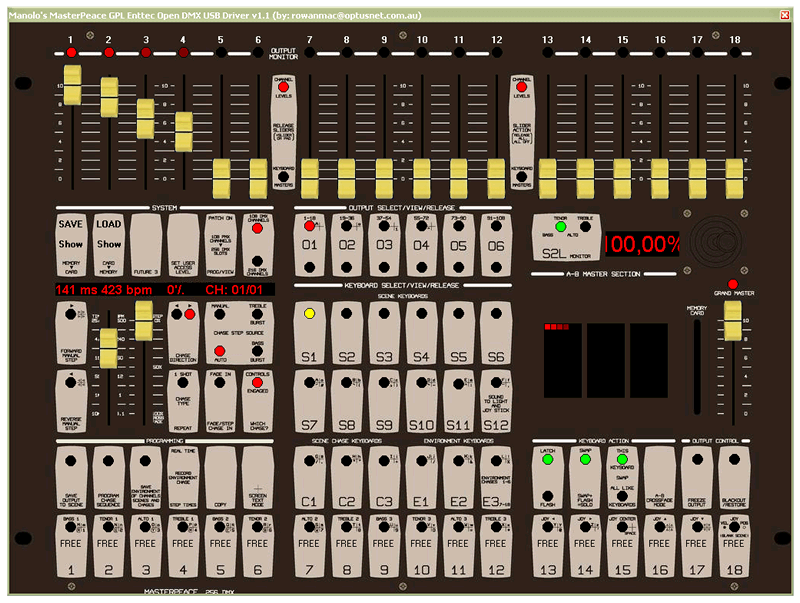

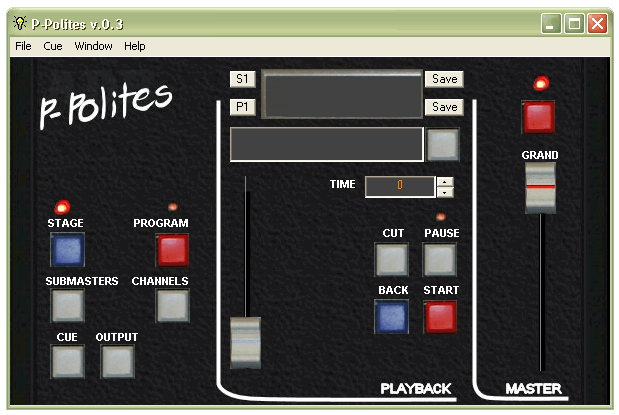

Interfejs współpracuje z wieloma darmowymi programami (wirtualne konsolety oświetleniowe), umożliwiającymi tworzenie rozbudowanych scen świetlnych, sterowanie ruchomymi głowicami, sterowanie reflektorami LED itd.
Urządzenie posiada izolację galwaniczną magistrali DMX512 wykonaną w nowoczesnej technologii iCouplerR firmy Analog Devices. Poziom izolacji linii sygnałowej wynosi 2,5kV (RMS). W urządzeniu zabezpieczono magistralę DMX512 przed przepięciami szpilkowymi za pomocą transili, oraz dodatkowo występuje zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem.
Konwerter jest przystosowany do zasilania z magistrali USB, co oczywiście upraszcza jego użytkowanie.

Właściwości:

Obsługa do 512 urządzeń w standardzie DMX512
Maksymalna długość magistrali DMX512: 1200m
Rezystor terminujący linię RS485: 120Ω (możliwość rozłączenia przy pomocy wewnętrznej zworki, dostępnej po rozkręceniu obudowy)
Zabezpieczenie magistrali DMX512 przed przepięciami szpilkowymi za pomocą transili
Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
Izolacja galwaniczna magistrali DMX512
Nowoczesna technologia izolacji iCoupler® firmy Analog Devices
Poziom izolacji linii sygnałowej: 2,5kV (RMS)
Poziom izolacji toru zasilania (wewnętrzna przetwornica DC/DC): 1kV (DC)
Kontroler USB: FT232RL firmy FTDI
Od strony komputera PC, urządzenie widziane jest jak kolejny port szeregowy
Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
Diody LED wskazujące wysyłanie i odbiór danych
Zasilanie z interfejsu USB
Kompatybilny z USB 1.1 i 2.0 (emulacja portu szeregowego)
Złącze USB typu B żeńskie

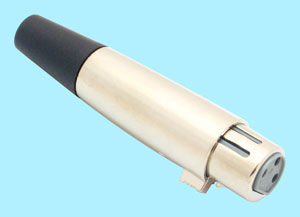

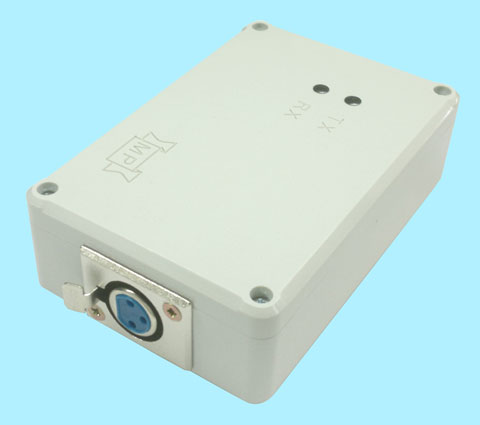

Złącze magistrali DMX512: XLR, 3-przewodowe
Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)

W konwerterze umieszczono dwie diody LED:

RX (czerwona) - wskazującą odczyt danych,
TX (zielona) - wskazującą wysyłanie danych.

Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Darmowe oprogramowanie współpracujące z konwerterem

USB2DMX512 Converter Demo

Plik programu wraz z kodem źródłowym (Delphi): POBIERZ >>
Strona autora programu: www.kalbermatter.ch

Uwaga: Program nie wymaga instalacji. Program uruchamia się bezpośrednio klikając w ikonę programu USB2DMX512DEMO.exe.

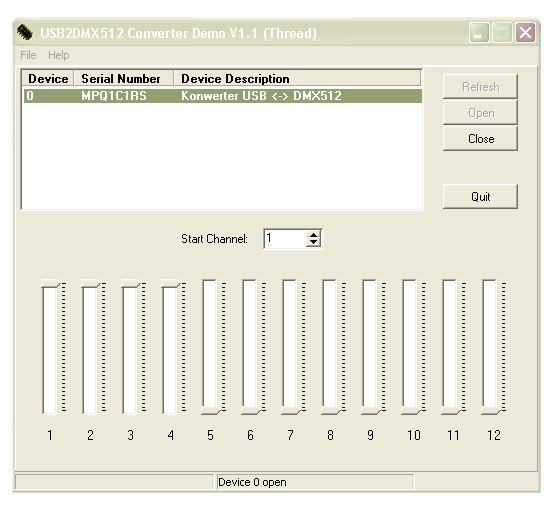

Po uruchomieniu programu pojawia się okno jak na rysunku poniżej (jeśli konwerter został podłączony po uruchomieniu programu należy kliknąć przycisk Refresh, co spowoduje pojawienie się naszego konwertera na liście obok). Włączenie i wyłączenie transmisji dokonujemy odpowiednio przyciskami Open i Close.

Open DMX Theater

Plik programu: POBIERZ >>

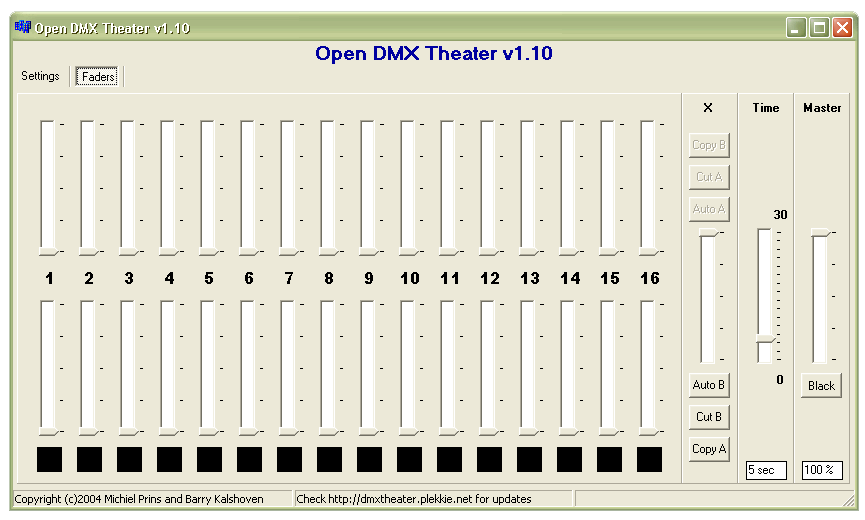

Po zainstalowaniu programu pojawia się okno jak poniżej.

Na początku należy przejść do zakładki Settings i kliknąć klawisz Connect, a po uaktywnieniu się przycisku Send kliknąć w niego. W tym momencie zostaje uaktywniona transmisja danych. Częstotliwość wysyłania paczek danych można ustalić poprzez suwak DMX Out frames per second.
