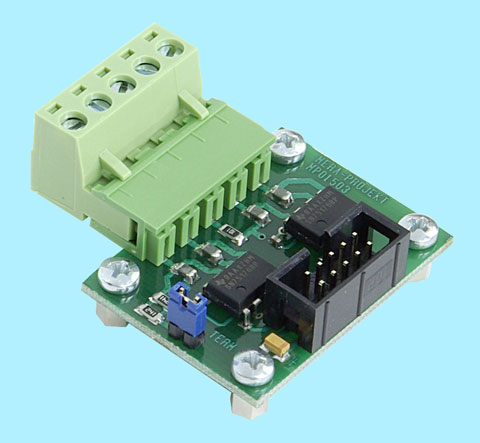

Moduł MP01503 stanowi gotowy do wykorzystania np. w systemie mikroprocesorowym, 4-przewodowy interfejs RS422. Transmisja danych łączem RS422 odbywa się w trybie full-duplex (w danym czasie możliwe jest jednoczesne nadawanie i odbieranie danych). Do podłączenia modułu MP01503 ze współpracującym układem przeznaczone jest 10-pinowe złącze IDC10. Sygnały przesyłane tym złączem są w standardzie TTL (5V).
W interfejsie zabezpieczono magistralę RS422 przed przepięciami szpilkowymi za pomocą transili, oraz dodatkowo występuje zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem.

Podstawowe parametry

• Transmisja danych z prędkością do 2,5Mb/s
• Tryb komunikacji: full-duplex
• Komunikacja pomiędzy urządzeniami RS422: magistrala
  4-przewodowa + zacisk podłączenia ekranu
• Maksymalna długość sieci RS422: 1200m
• Rezystor terminujący linię RS422: 120Ω załączany poprzez zworkę w module
• Zabezpieczenie magistrali RS422 przed przepięciami szpilkowymi za pomocą transili
• Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
• Zasilanie: +5V DC (poprzez złącze IDC10)
• Wymiary modułu (zarys płytki): 42,7mm x 31,5mm
