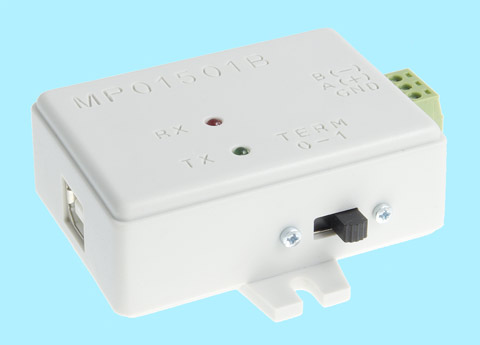

KONWERTER USB-RS485 NA FT232RL, ŁĄCZE 2-PRZEWODOWE, TRANSMISJA HALF-DUPLEX

Kod produktu: MP01501B
Producent: MERA-PROJEKT
Cena brutto: 79 zł



Urządzenie stanowi gotowy konwerter z USB na dwuprzewodowe łącze w standardzie RS485. Transmisja danych łączem RS485 odbywa się w trybie half-duplex (w danym czasie możliwe jest albo nadawanie albo odbiór danych). Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Konwerter zbudowany jest na bazie kontrolera FT232RL firmy FTDI.
Maksymalna prędkość transmisji danych wynosi 2,5Mb/s. W urządzeniu zabezpieczono magistralę RS485 przed przepięciami szpilkowymi za pomocą transili, oraz dodatkowo występuje zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem.
Konwerter jest przystosowany do zasilania z magistrali USB, co upraszcza jego użytkowanie.

Dołączone sterowniki (do pobrania z naszej strony internetowej) umożliwiają pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą konwertera jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.

Podstawowe parametry:

  • Maksymalna prędkość transmisji danych: 2,5Mb/s
  • Tryb komunikacji: half-duplex
  • Komunikacja pomiędzy urządzeniami RS485: magistrala 2-przewodowa + zacisk podłączenia ekranu
  • Maksymalna długość sieci RS485: 1200m
  • Rezystor terminujący linię RS485: 120Ω, załączany poprzez przełącznik
  • Zabezpieczenie magistrali RS485 przed przepięciami szpilowymi za pomocą transili
  • Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
  • Kontroler USB: FT232RL firmy FTDI
  • Od strony komputera PC, urządzenie widziane jest jak kolejny port szeregowy
  • Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
  • Programowany Timeout dla bufora odbiorczego
  • Wsparcie dla wstrzymania i wznowienia pracy
  • Układ restartu przy uruchomieniu układu
  • Tryb transmisji danych: USB Bulk lub Isochronous
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
  • Diody LED wskazujące wsyłanie i odbiór danych
  • Zasilanie z interfejsu USB
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0
  • Złącze USB typu B żeńskie



Przykładowe zastosowania konwertera:

  • Systemy pomiarowo-kontrolne z interfejsem USB
  • Systemy akwizycji danych pomiarowych USB
  • Oprzyrządowanie na USB
  • Sterowanie urządzeniami automatyki przemysłowej, systemami nadzoru (np. kamery przemysłowe) itp.
  • Systemy automatyki domowej
  • Sterowanie falownikami



Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Dokumentacja konwertera MP01501B

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.
