INTERFEJS DMX ZE ZŁĄCZEM USB (KONWERTER USB-DMX512)

Kod produktu: MP01501A-DMX512
Producent: MERA-PROJEKT



Produkt wycofany z produkcji (strona ma wyłącznie charakter archiwalny). Produkowany wyłacznie model z izolacją galwaniczną.

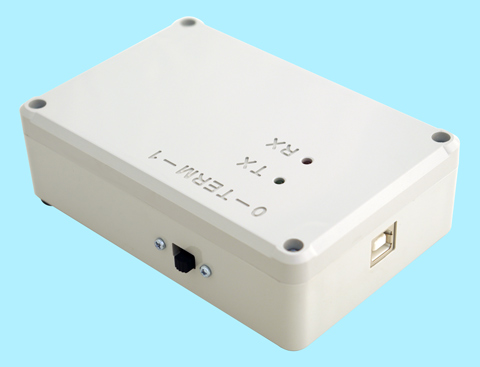

Urządzenie stanowi gotowy konwerter z USB na łącze w standardzie DMX512. Konwerter umożliwia sterowanie urządzeniami DMX przy pomocy komputera PC lub laptopa za pośrednictwem portu USB. Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Konwerter zbudowany jest na bazie kontrolera FT232RL firmy FTDI.
Konwerter współpracuje z wieloma darmowymi programami (wirtualne konsolety oświetleniowe), umożliwiającymi tworzenie rozbudowanych scen świetlnych, sterowanie ruchomymi głowicami, sterowanie reflektorami LED itd.

Właściwości:

  • Obsługa do 512 urządzeń w standardzie DMX
  • Maksymalna długość magistrali DMX512: 1200m
  • Rezystor terminujący linię RS485: 120Ω, załączany poprzez przełącznik umieszczony z boku obudowy
  • Zabezpieczenie magistrali DMX512 przed przepięciami szpilowymi za pomocą transili
  • Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
  • Kontroler USB: FT232RL firmy FTDI
  • Od strony komputera PC, urządzenie widziane jest jak kolejny port szeregowy
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM (poprzez oprogramowanie MProg)
  • Diody LED wskazujące wysyłanie i odbiór danych
  • Zasilanie z interfejsu USB
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0 (emulacja portu szeregowego)
  • Złącze USB typu B żeńskie
  • Złącze magistrali DMX512: XLR, 3-przewodowe
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)



W konwerterze umieszczono dwie diody LED:

RX (czerwona) - wskazującą odczyt danych,
TX (zielona) - wskazującą wysyłanie danych.



Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Darmowe oprogramowanie współpracujące z konwerterem

USB2DMX512 Converter Demo

Plik programu wraz z kodem źródłowym (Delphi): POBIERZ >>
Strona autora programu: www.kalbermatter.ch

Uwaga: Program nie wymaga instalacji. Program uruchamia się bezpośrednio klikając w ikonę programu USB2DMX512DEMO.exe.

Po uruchomieniu programu pojawia się okno jak na rysunku poniżej (jeśli konwerter został podłączony po uruchomieniu programu należy kliknąć przycisk Refresh, co spowoduje pojawienie się naszego konwertera na liście obok). Włączenie i wyłączenie transmisji dokonujemy odpowiednio przyciskami Open i Close.

Open DMX Theater

Plik programu: POBIERZ >>

Po zainstalowaniu programu pojawia się okno jak poniżej.

Na początku należy przejść do zakładki Settings i kliknąć klawisz Connect, a po uaktywnieniu się przycisku Send kliknąć w niego. W tym momencie zostaje uaktywniona transmisja danych. Częstotliwość wysyłania paczek danych można ustalić poprzez suwak DMX Out frames per second.

FreeStyler 512

Plik programu: POBIERZ >>
Strona programu: www.freestylerdmx.be

Konfiguracja: Należy wybrać interface typu Enttec open DMX

Abuelites

Plik programu: POBIERZ >>
Strona autora programu: www.shmithz.com

Konfiguracja: Należy wybrać interface typu Enttec open DMX

P-Polites

Plik programu: POBIERZ >>
Strona autora programu: www.shmithz.com

Konfiguracja: Należy wybrać interface typu Enttec DMX USB

MasterPeace Open DMX

Plik programu: POBIERZ >>

Konfiguracja: Program nie wymaga konfiguracji przy współpracy z naszym konwerterem.

Dokumentacja interfejsu MP01501A-DMX512

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>
