ZESTAW URUCHOMIENIOWY MODEMU RADIOWEGO DLA MODUŁU CC1000PP
Kod produktu: MP01201
|
Zestaw MP01201 stanowi gotowe rozwiązanie modemu radiowego zrealizowanego na module CC1000PP firmy Texas Instruments (dawniej Chipcon). Urządzenie może być wykorzystane jako gotowy modem radiowy RS232 lub jako zestaw uruchomieniowy modułów CC1000PP (będących również w naszej ofercie).
Do pobrania jest pełna dokumentacja urządzenia wraz ze schematem ideowym oraz kodami źródłowymi oprogramowania mikrokontrolera PIC na bazie którego zbudowano modem.
Szereg złączy (w tym złącze ICD do podłączenia programatora), szeroki zakres napięć zasilających to istotne zalety urządzenia, pozwalające na łatwą adaptację modemu do własnych zastosowań.
Uwaga: Moduł CC1000PP należy dokupić osobno (jest on dostępny w naszej ofercie).
Podstawowe parametry:
- Napięcie zasilania: 5-16 VDC
- Częstotliwość transmisji radiowej: 433MHz, 869MHz lub 905MHz (w zależności od zastosowanego modułu CC1000PP oraz konfiguracji zestawu)
- Tryb transmisji: half duplex
- Transmisja RS232: sprzętowe sterowanie przepływem, 57600b/s, 8bitów danych, 1 bit stopu, bez kontroli pzrzystości
- Złącze RS232: DB9 żeńsie (połączenie do komputera PC przedłużaczem DB9 w połączeniu 1:1)
- Złącze antenowe: SMA
- Konfiguracja parametrów pracy popprzez RS232 z wykorzystaniem dowolnego terminala (np. okienkowego Hyperterminala)
- Możliwość załadowania parametrów konfiguracyjnych bezpośrednio ładując plik wygenerowany z probramu SmartRF Studio.
|
OPIS URZĄDZENIA
Komunikacja pomiędzy modemem MP01201 a komputerem PC lub innym urządzeniem odbywa się poprzez łącze RS232 (modem również idealnie współpracuje z konwerterami USB-RS232 opartych na układzie FTDI naszej produkcji). W trybie nadawczym modem odczytuje dane z łącza RS232, tworzy specjalny pakiet nadawczy i przesyła go drogą radiową. W trybie odbiorczym pakiet ten jest odczytywany, dekodowany i jeśli jest poprawny to przesyłany jest poprzez RS232 do podłączonego z nim urządzenia (komputer lub dowolne urządzenie kontrolno-pomiarowe wyposażone w złącze RS232). Modem pracuje w trybie half duplex co oznacza, że w danej chwili realizowana może być albo transmisja danych albo ich odbiór. Do poprawnej współpracy poprzez łącze RS232 wykorzystano sprzętową kontrolę przepływu danych.
UWAGI UŻYTKOWE
- Po podłączeniu do zasilania modem jest gotowy do pracy z ustawieniami domyślnymi tzn. częstotliwość pracy 433MHz i prędkość transmisji radiowej 4,8kbit/s z kodowaniem Manchester.
- Do poprawnej współpracy dwóch modemów oczywiście w obu modemach muszą być ustawione identyczne parametry transmisji.
- Parametry transmisji szeregowej są stałe: 57600bit/s, 8 bitów, 1 bit stopu, bez kontroli parzystości, kontrola sprzętowa (hardware handshaking).
- Prędkość transmisji radiowej może być zmieniona w zakresie od 0,3kbit/s do 19,2kbit/s.
- Maksymalny rozmiar pakietu danych wynosi 64 bajty. W przypadku przesyłania większej liczby bajtów należy przed kolejną transmisją odczekać czas proporcjonalny do ustawionej szybkości transmisji.
- Kalibracja modułu CC1000PP powinna zostać przeprowadzona ponownie jeśli temperatura otoczenia zmieni się o 40 st. C.
|
|
 Karta katalogowa zestawu MP01201
Dokumentacja modemu (RF Modem Reference Design)
 Kody źródłowe dla mikrokontrolera PIC w modemie
Dokumentacja CC1000PP
 Producent układu CC1000
Dokumentacja, noty aplikacyjne
Oprogramowanie SmartRF Studio |

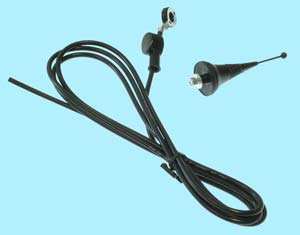

OPCJONALNE AKCESORIA
