SEPARATOR GALWANICZNY PORTU SZEREGOWEGO RS232, OBSŁUGA 4 LINII (RX, TX, CTS, RTS)

Kod produktu: MP00801
Producent: MERA-PROJEKT
Cena brutto: 122 zł



Separator MP00801 służy do separacji galwanicznej portu szeregowego RS232 komputera od współpracujących z nim urządzeń, np. sterowników przemysłowych, kas fiskalnych lub innych komputerów. Dodatkowe przeznaczenie separatora to rola repeatera (wzmacniacza), umożliwiającego przedłużenie połączenia RS232 o kolejne 15m (wg. standardu). Separator w żaden sposób nie ingeruje w format przesyłanych danych i umożliwia transmisję danych z prędkością do 116kbps. Od strony komputera PC separator wyposażony jest w złącze DB9 żeńskie co umożliwia połączenie za pomocą przedłużacza RS232 (połączenie 1:1). Od strony wyjścia w separa torze zastosowano złącze DB9 męskie (identyczne jak wyprowadzenie portu szeregowego w komputerze PC). W urządzeniu separacji galwanicznej podlegają sygnały: RX, TX, CTS i RTS oraz masa sygnałowa GND. Pozostałe wyprowadzenia złącza RS232 nie sa podłączone. Separator standardowo zasilany jest z dowolnego portu USB komputera z wykorzystaniem zwykłego kabla USB typu A-B (typowy kabel USB wykorzystywany np. do podłączenia drukarki). Opcjonalnie do zasilania wyokorzystać można typowe zasilacze USB (5V/500mA).

Podstawowe właściwości urządzenia:

  • Separacja galwaniczna i regeneracja sygnałów: RX, TX, CTS, RTS
  • Prędkość transmisji danych do 116kbps
  • Przeźroczystość dla wszystkich protokołów transmisyjnych np. MODBUS, PROFIBUS, DNP oraz innych (separator nie ingeruje w format przesyłanych danych)
  • Zasilanie: 5V/500mA (z portu USB lub zewnętrznego zasilacza)
  • Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
  • Izolacja galwaniczna toru zasilania na poziomie 1kV (DC)
  • Wymiary obudowy (obrys obudowy bez gniazd): 89mm x 55mm x 24mmM
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)



UWAGA: Kable RS232 i USB oraz opcjonalny zasilacz USB należy dokupić osobno (produkty dostępne w naszej ofercie).

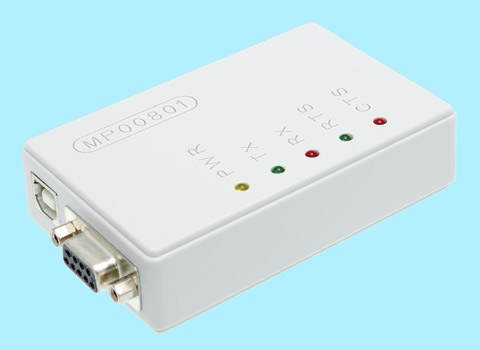

W urządzeniu zastosowano 5 diod LED, wskazujących aktualny status pracy separatora:

PWR - zasilanie urządzenia,
TX - aktywność linii TX,
RX - aktywność linii RX,
RTS - aktywność linii RTS,
CTS - aktywność linii CTS.



Dokumentacja separatora MP00801



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacz impulsowy, wtyczkowy, 5,2V/ 1A/ 5,2W, wyjście USB

Kod produktu: MW 3NU10GS
Producent: Minwa Electronics (www.minwa.com.hk)

Uniwersalny zasilacz wtyczkowy z wyjściem w postaci gniazda USB.

  • Zgodzony z dyrektywą ROHS
  • EuP 2nd stage compliance
  • CEC efficiency : Level V
  • MEPS : V



  • Napięcie wyjściowe: 5,2V DC
  • Moc wyjściowa: 5,2W
  • Prąd wyjściowy: 1A
  • Napięcie wejściowe: 100 - 240V AC
  • Częstotliwość napięcia zasilania: 50 - 60Hz
  • Bezpieczeństwo / EMC: GS, CE
  • Wymiary: 72 x 46 x 33mm
  • Opakowanie: blister
  • Wyjście: Gniazdo USB typu A, żeńskie
