INTERFEJS ETHERNETOWY NA UKŁADZIE ENC28J60

Kod produktu: MP00510

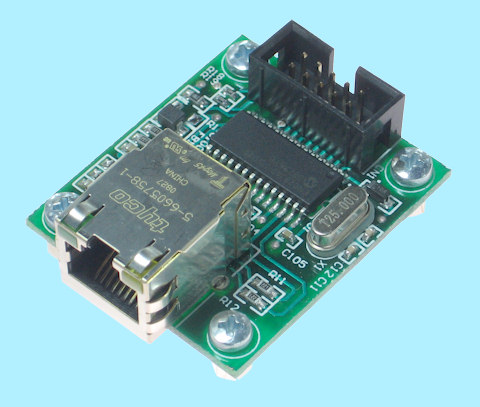

Moduł MP00510 oparty jest na układzie ENC28J60 firmy MICROCHIP. Jest to samodzielny kontroler ethernetowy z popularnym łączem SPI (Serial Peripheral Interface). SPI służy do dwukierunkowej (full-duplex), synchronicznej, szeregowej transmisji danych pomiędzy układem interfejsu a mikrokontrolerem sterującym. Łącze SPI składa się z dwóch linii synchronicznie przesyłających dane w przeciwnych kierunkach (SI i SO) oraz linii sygnału zegarowego SCK. Układ ENC28J60 wyposażony jest we własny, przypisywany mu adres MAC oraz ma zaimplementowaną warstwę fizyczną PHY (Physical Layer).
W module wykorzystano zintegrowane gniazdo sieciowe RJ45, zawierające transformator separujący oraz dwie diody świecące LED, sygnalizujące połączenie oraz transmisję danych. Moduł zasilany jest napięciem stałym o wartości 3,3V.


Podstawowe właściwości:

  • Zasilanie: 3,3V.
  • Gniazdo RJ45 zawierające transformator separujący i 2 diody LED wskazujące status połączenia sieciowego.
  • Wymiary płytki (mm): 44,2 x 37,6.
  • Połaczenie z procesorem: 10-pinowe złącze IDC (wtyczka zaciskana na płaską taśmę).
  • Chipset: ENC28J60 firmy Microchip.
  • Łatwa obsługa (przykładowe kody programów do pobrania ze strony firmy Microchip).
  • Obsługa sieci z prędkością 10Mb/s.

Dokumentacja modułu MP00510

Dokumentacja układu ENC28J60

Strona producenta układu ENC28J60 >>

Strona poświęcona układowi ENC28J60 (dokumentacje, noty aplikacyjne, oprogramowanie, stos TCP/IP) >>

Ciekawe linki, projekty:

http://www.piccoder.co.uk/content/view/39/26/

http://tuxgraphics.org/electronics/200611/article06111.shtml

http://home.arcor.de/fuenfundachtzig/me/me.htm

http://www.elektroda.pl/rtvforum/topic734026.html

http://sklep.avt.com.pl/p/pl/484361/ethernetowy+system+audio.html

Ethernetowy system audio - płytki drukowane, oprogramowanie
