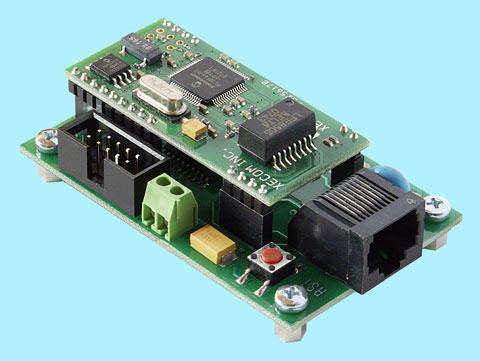

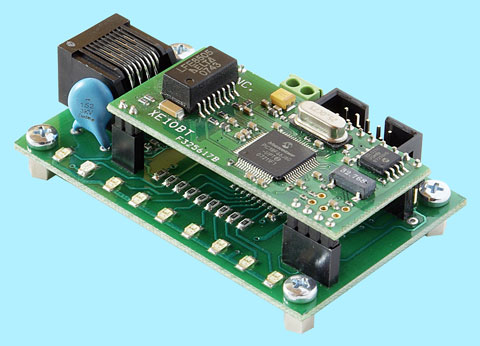

Urządzenie zbudowane zostało na bazie modułu XE232NET-1ITR firmy Xecom. Składa się ono z dwóch elementów:

• płytki bazowej konwertera (kod produktu MP00501)
• modułu XE232NET-1ITR.

Szczegółowe informacje na temat modułu znaleźć można w osobnej dokumentacji do pobrania z naszej strony (link na końcu opisu).

Sam moduł XE232NET-1ITR, również jest dostępny w naszej ofercie. Możliwy jest także zakup jedynie płytki bazowej MP00501.
Zestaw pełnić może rolę systemu szkoleniowego, wykorzystywanego przy projektowaniu własnych urządzeń, jak również stanowić może gotowy układ konwertera RS232-Ethernet, pracującego samodzielnie lub wbudowanego w urządzenie.

Ciekawą właściwością modułu jest możliwość wysyłania i odbierania wiadomości e-mailowych (prosta komenda wysyłana poprzez łącze RS232). Umożliwia to np. automatyczne wysyłanie wyników pomiarowych na wybraną skrzynkę pocztową w zastosowaniach systemów kontrolno-pomiarowych.

Właściwości:

• Zasilanie: 3,3V DC, pobór prądu max. 200mA
• Poziom napięcia sygnałów RS232: 3,3V
• Standard Ethernet: 10BASE-T, MAC i PHY
• Izolacja galwaniczna połączenia Ethernetowego
• Zaimplementowane standardy: Ethernet, TCP, IP, UDP, ICMP, DHCP, ARP, HTTP, POP3, I SMTP
• Sterowanie urządzeniem za pomocą komend AT
• Temperatura pracy: -40°C ÷ +85°C
• Wymiary płytki bazowej MP00501 (obrys płytki bez gniazd): 69,6mm x 43,9mm
• Wymiary modułu XE232NET-1ITR: 53,3mm x 25,4mm
• Możliwość pracy interfejsu RS232 zarówno ze sprzętowym jak i bez sprzętowego potwierdzenia odbioru
• Obsługiwane linie interfejsu RS232: RXD, TXD, CTS, RTS, DSR, DTR, DCD
• 8 diód LED wskazujących stan pracy urządzenia: PWR, NACD, RXD, TXD, CTS, RTS, DSR, DTR, DCD

Dokumentacja modułu konwertera MP00501-XE232NET

Dokumentacja modułu XE232NET-1ITR (w języku angielskim)

Opis komend sterujących AT

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10

Patchcordy UTP, kat. 5E, zakończone wtykami RJ45

Wysokiej jakości patchcordy UTP (nieekranowane) kategorii 5E.
Zalewane końcówki, fabrycznie testowane.
Patchcordy pakowane są osobno w foliowe woreczki.

Dostępne długości:

0,5m (kod produktu: K-PATCH-UTP5E-0.5)
1m (kod produktu: K-PATCH-UTP5E-1)
1,5m (kod produktu: K-PATCH-UTP5E-1.5)
2m (kod produktu: K-PATCH-UTP5E-2)
3m (kod produktu: K-PATCH-UTP5E-3)
5m (kod produktu: K-PATCH-UTP5E-5)

Dostępne kolory: szary, czarny, niebieski, żółty, czerwony, zielony.
