MODUŁ CZUJNIKA TEMPERATURY W STANDARDZIE 1-WIRE

Kod produktu: MP00230-T
Producent: MERA-PROJEKT
Cena brutto: 29 zł

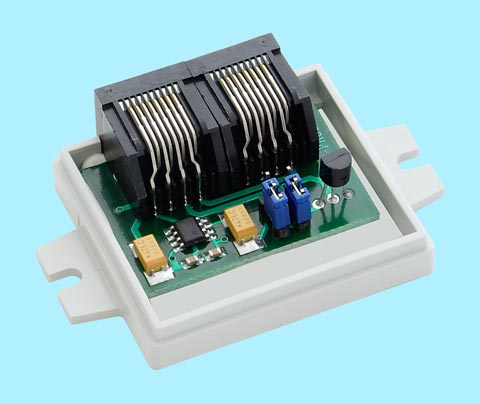

Moduł stanowi gotowy do zastosowania czujnik temperatury w standardzie 1-Wire. Urządzenie zbudowano na bazie czujnika temperatury typu DS18B20 firmy MAXIM-DALLAS. Moduł wyposażono w dwa złącza RJ45 o rozkładzie wyprowadzeń w standardzie urządzeń 1-Wire naszej produkcji. Poprzez odpowiednie ustawienie zworek konfiguracyjnych czujnik może pracować w trybie PARASITE (zasilanie pobierane z linii 1-Wire) oraz w trybie zasilania zewnętrznego: +5V lub +12V (dopuszczalny zakres napięcia zasilającego od +7V do +12V) z wykorzystaniem wewnętrznego stabilizatora napięcia. Ostatni z trybów zalecany jest przy bardzo długich liniach transmisyjnych, gdzie zasilanie +12V i lokalna stabilizacja napięcia zasilania zabezpiecza przed zakłóceniami i spadkami napięć, realizując w ten sposób najbardziej stabilny tryb pracy urządzenia.
Czujnik umożliwia pomiar temperatury w zakresie od -55°C do +125°C. Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C. Rozdzielczość pomiaru max. 12 bitów. Szczegółowe informacje techniczne dotyczące czujnika DS18B20 podano w osobnym dokumencie (link na końcu opisu).


Czujnik idealnie nadaje się do systemów monitoringu temperatury otoczenia, systemach automatyzacji budynkowej, monitorowania i rejestracji temperatury w serwerowniach, systemach wentylacji i klimatyzacji, monitoringu temperatury w przemyśle spożywczym i rolniczym itp.

Właściwości:

  • Urządzenie zbudowane na bazie czujnika temperatury typu DS18B20 firmy MAXIM-DALLAS
  • Wyprowadzenia 1-Wire w postaci złącza RJ45
  • Zasilanie: praca w trybie PARASITE lub zewnętrzne zasilanie poprzez złącze RJ45
  • Pomiar temperatury w zakresie od -55°C do +125°C
  • Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C
  • Rozdzielczość pomiaru max. 12 bitów
  • Czas pomiaru (konwersji): max. 750ms (przy maksymalnej rozdzielczości)
  • Materiał obudowy: ABS, kolor jasno-szary
  • Wymiary obudowy (nie wliczając uchwytów): 48mm x 42mm x 22mm
  • Duża ilość darmowego oprogramowania i kodów źródłowych



Dokumentacja modułu MP00230-T

Dokumentacja czujnika DS18B20

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>



OPCJONALNE AKCESORIA

Patchcordy UTP, kat. 5E, zakończone wtykami RJ45

Wysokiej jakości patchcordy UTP (nieekranowane) kategorii 5E.
Zalewane końcówki, fabrycznie testowane.
Patchcordy pakowane są osobno w foliowe woreczki.

Dostępne długości:

0,5m (kod produktu: K-PATCH-UTP5E-0.5)
1m (kod produktu: K-PATCH-UTP5E-1)
1,5m (kod produktu: K-PATCH-UTP5E-1.5)
2m (kod produktu: K-PATCH-UTP5E-2)
3m (kod produktu: K-PATCH-UTP5E-3)
5m (kod produktu: K-PATCH-UTP5E-5)

Dostępne kolory: szary, czarny, niebieski, żółty, czerwony, zielony.
