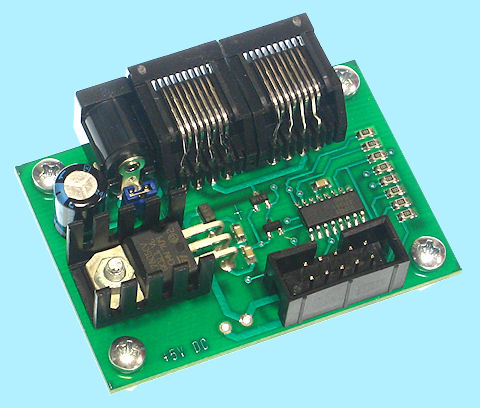

MODUŁ WE/WY CYFROWYCH W STANDARDZIE 1-WIRE, 8-KANAŁOWY

Kod produktu: MP00220

(PRODUKCJA WYŁĄCZNIE NA ZAMÓWIENIE W ILOŚCI MIN. 25 SZT.)



Moduł stanowi gotowy element we/wy cyfrowych (standard TTL 5V), sterowany poprzez magistralę 1-Wire. Urządzenie zbudowane jest na bazie układu DS2408 firmy Dallas-Maxim i współpracuje ze wszystkimi interfejsami 1-Wire naszej produkcji, zarówno na USB jak i RS232.

Właściwości:

  • Urządzenie zbudowane na bazie układu DS2408 firmy MAXIM-DALLAS
  • Urządzenie identyfikowane jest w sieci 1-Wire poprzez unikalny numer seryjny zawarty w układzie DS2408
  • Wyprowadzenia 1-Wire w postaci złącza RJ45
  • Wyprowadzenia we/wy na złączu 10-pinowym IDC-10
  • Poziom sygnałów we/wy: TTL 5V, aktywny poziom niski (w stanie normalnym na liniach we/wy napięcie +5V)
  • Zasilanie: 7-12V DC poprzez zewnętrzne złącze lub poprzez złącze RJ45. Maksymalny pobór prądu 7mA
  • Współpraca z darmowym programem OneWireViewer firmy MAXIM-DALLAS (link na końcu opisu).
  • Duża ilość darmowego oprogramowania i kodów źródłowych.
  • Wymiary modułu (mm): 58,9 x 41,6

Dokumentacja modułu MP00220

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>



OPCJONALNE AKCESORIA

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10

Patchcordy UTP, kat. 5E, zakończone wtykami RJ45

Wysokiej jakości patchcordy UTP (nieekranowane) kategorii 5E.
Zalewane końcówki, fabrycznie testowane.
Patchcordy pakowane są osobno w foliowe woreczki.

Dostępne długości:

0,5m (kod produktu: K-PATCH-UTP5E-0.5)
1m (kod produktu: K-PATCH-UTP5E-1)
1,5m (kod produktu: K-PATCH-UTP5E-1.5)
2m (kod produktu: K-PATCH-UTP5E-2)
3m (kod produktu: K-PATCH-UTP5E-3)
5m (kod produktu: K-PATCH-UTP5E-5)

Dostępne kolory: szary, czarny, niebieski, żółty, czerwony, zielony.
