INTERFEJS 1-WIRE NA RS232 Z IZOLACJĄ GALWANICZNĄ, ZASILANIE ZEWNĘTRZNE

Kod produktu: MP00204-ISO
Producent: MERA-PROJEKT





Urządzenie zbudowane jest na bazie kontrolera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire).

Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097U firmy MAXIM-DALLAS. Tak więc bez problemu wykorzystać można wiele darmowych programów do obsługi sieci 1-WIRE jak: OneWireViewer, TMEX, LogTemp itd.

Urządzenie posiada izolację galwaniczną wykonaną w nowoczesnej technologii iCoupler® firmy Analog Devices. Poziom izolacji linii sygnałowej wynosi 2,5kV (RMS).

Poprzez wyprowadzenie napięcia zasilającego na złącze RJ45 możliwe jest wygodne zasilanie urządzeń wchodzących w skład systemu 1-Wire.

UWAGA: Kabel (przedłużacz) RS232 należy dokupić osobno.

Urządzenie wymaga podłączenia zasilania w zakresie od 7 do 12V DC (stabilizowane).

Właściwości:

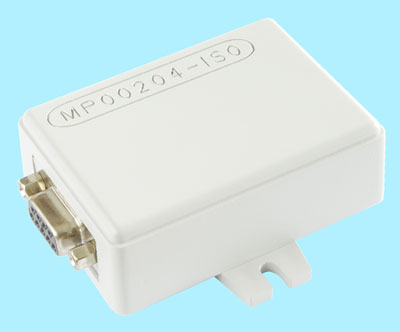

  • Interfejs RS232 (gniazdo DB9 żeńskie)
  • Odczytuje wszystkie układy 1-Wire i iButton
  • Umożliwia zapisywanie układów 1-Wire i iButton z wyjątkiem pamięci EPROM (programowanie napięciem 12V)
  • Zasilanie napięciem stabilizowanym w zakresie od 7 do 12V DC, pobór prądu przez interfejs max. 27mA
  • Interfejs posiada ochronę przepięciową magistrali 1-Wire
  • Interfejs zawiera unikalny numer seryjny (układ DS2401)
  • Duża ilość darmowego oprogramowania i kodów źródłowych
  • Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na końcu opisu) oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.

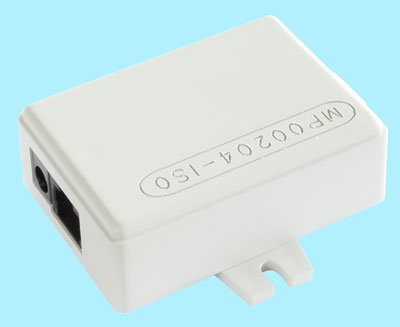

  • Wyprowadzenie 1Wire w postaci złącza RJ45
  • Wyprowadzona linia zasilania +12V DC (obciążalność zgodna z zastosowanym zasilaczem) - do zasilania zewnętrznych urządzeń
  • Wyprowadzona linia zasilania pomocniczego +5V DC umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 100mA (zasilanie na niewielkie odległości)
  • Nowoczesna technologia izolacji iCoupler ® firmy Analog Devices
  • Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)



Typowe zastosowania:

  • Układy rozproszonych systemów pomiarowych
  • Układy kontrolno-pomiarowe
  • Układy rejestratorów np. temperatury, napięcia itp.
  • Układy kontrolno-pomiarowe zarządzane przez internet
  • Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.



Dokumentacja interfejsu MP00204-ISO

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
