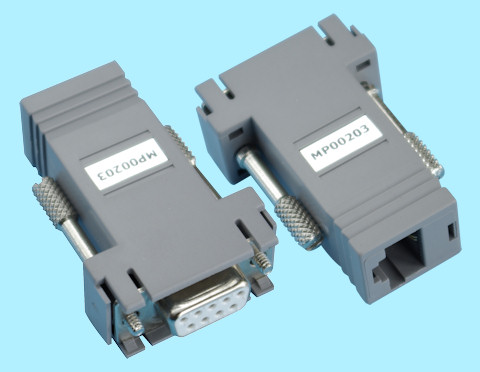

Urządzenie zbudowane jest na bazie kontrolera konwertera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire).

Urządzenie jest zgodne z oryginalnym interfejsem DS9097U-009 firmy MAXIM-DALLAS z zastrzeżeniem następującej zmiany: w urządzeniu zastosowano złącze 1Wire typu RJ45 zamiast RJ11 (z zachowaniem kompatybilności wyprowadzeń).

Uwaga: Oferowany konwerter jest układem aktywnym z rozbudowaną elektroniką (3 układy scalone). Na rynku sprzedawane są również tańsze, pasywne konwertery (odpowiednik DS9097E), które nie są polecane w nowych zastosowaniach przez firmę DALLAS-MAXIM.

Właściwości:

• Interfejs RS232
• Odczytuje wszystkie układy 1-Wire i iButton
• Zapisuje wszystkie układy z wyjątkiem pamięci EPROM (VPP=12V)
• Nie wymaga zasilania (zasilanie poprzez port RS232)
• Konwerter wyposażony w układ DS9503 ochrony magistrali 1-Wire
• Duża ilość darmowego oprogramowania i kodów źródłowych
• Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na końcu opisu) oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.
• Wyprowadzenie 1Wire w postaci złącza RJ45

Typowe zastosowania:

• Układy rozproszonych systemów pomiarowych
• Układy kontrolno-pomiarowe
• Układy rejestratorów np. temperatury, napięcia itp.
• Układy kontrolno-pomiarowe zarządzane przez internet
• Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.

Dokumentacja interfejsu MP00203

Oryginalna dokumentacja interfejsu DS9097U-009 firmyMAXIM-DALLAS (w j. angielskim)

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>

Szczegółowe informacje związane z układem DS2480B >>

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

• 2m (kod produktu: K-DB9-MF-2)
• 3m (kod produktu: K-DB9-MF-3)
• 5m (kod produktu: K-DB9-MF-5)
• 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.
