Urządzenie zbudowane jest na bazie kontrolera konwertera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire). Do konwersji ze standardu RS232 na USB zastosowano układ FT232RL firmy FTDI.

Po zainstalowaniu sterowników układu FT232RL w komputerze pojawia się wirtualny port szeregowy i poprzez niego następuje dostęp do magistrali 1Wire.

Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097U firmy MAXIM-DALLAS z tą różnicą, że interfejs podłączamy do portu USB zamiast portu szeregowego RS232.

Urządzenie posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego oprogramowania - urządzenie takie stanowi w tym przypadku również klucz sprzętowy oprogramowania.

Właściwości:

• Interfejs USB2.0
• Odczytuje wszystkie układy 1-Wire i iButton
• Umożliwia zapisywanie układów 1-Wire i iButton z wyjątkiem pamięci EPROM (programowanie napięciem 12V)
• Zasilanie poprzez USB
• Interfejs posiada ochronę przepięciową magistrali 1-Wire
• Duża ilość darmowego oprogramowania i kodów źródłowych
• Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na końcu opisu) oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.
• Wyprowadzona linia zasilania 5V DC ( z portu USB) umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 500mA

Typowe zastosowania:

• Układy rozproszonych systemów pomiarowych
• Układy kontrolno-pomiarowe
• Układy rejestratorów np. temperatury, napięcia itp.
• Układy kontrolno-pomiarowe zarządzane przez internet
• Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.

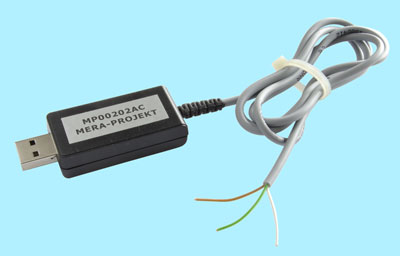

Dokumentacja modułu MP00202AC
