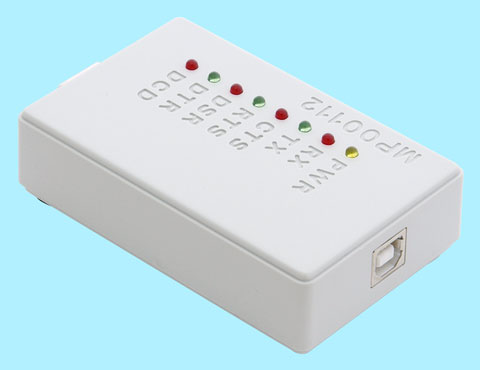

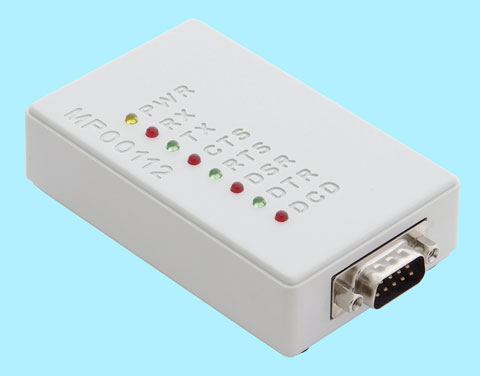

KONWERTER USB2.0-RS232 Z IZOLACJĄ GALWANICZNĄ (CHIPSET FT232RL)

Kod produktu: MP00112
Producent: MERA-PROJEKT
Cena brutto: 138 zł



Konwerter MP00112 zbudowany jest na bazie kontrolera FT232RL firmy FTDI. Pozwala on na transfer danych z prędkością do 230kb/s. Dzięki sterownikom, które emulują port szeregowy konwerter nadaje się idealne do zastosowań, w których dotychczasowo wykorzystywana była transmisja łączem szeregowym RS232.
Dołączone sterowniki pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po dołączone sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.
Urządzenie posiada izolację galwaniczną wykonaną w nowoczesnej technologii iCouplerR firmy Analog Devices. Poziom izolacji linii sygnałowej wynosi 2,5kV (RMS).
W urządzeniu separacji galwanicznej podlegają sygnały: RX, TX, CTS, RTS, DSR, DTR, DCD oraz masa sygnałowa GND. Wyprowadzenie RI łącza szeregowego nie jest wykorzystane.

Uwaga: Sterowniki są do pobrania ze strony internetowej (odnośnik na końcu opisu).

Podstawowe parametry:

  • Transmisja danych z prędkością do 230kb/s
  • Obsługa sygnałów modemowych i handshaking (sprzętowy i Xon/Xoff
  • Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
  • Programowany Timeout dla bufora odbiorczego
  • Wsparcie dla wstrzymania i wznowienia pracy
  • Układ restartu przy uruchomieniu układu
  • Tryb transmisji danych: USB Bulk lub Isochronous
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
  • Zasilanie z interfejsu USB
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0
  • Nowoczesna technologia izolacji iCoupler R firmy Analog Devices
  • Izolacja galwaniczna 7 linii: RX, TX, CTS, RTS, DSR, DTR i DCD
  • Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
  • Poziom izolacji toru zasilania (wewnętrzna przetwornica DC/DC): 1kV (DC)
  • Wymiary obudowy (obrys obudowy bez gniazd): 89mm x 55mm x 24mm
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)



UWAGA: Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Dokumentacja konwertera MP00112

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.
