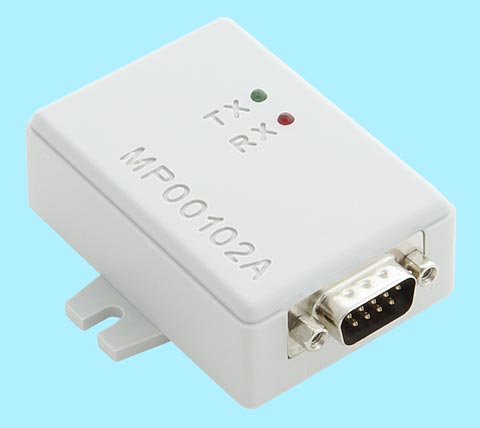

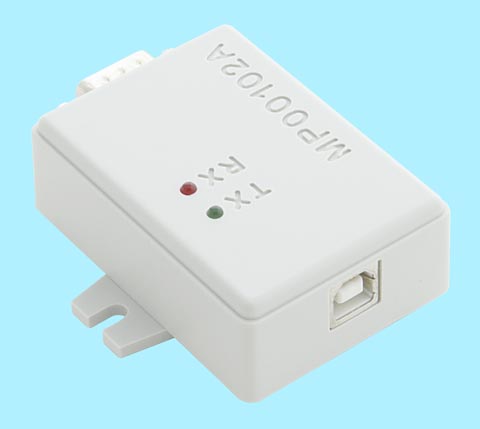

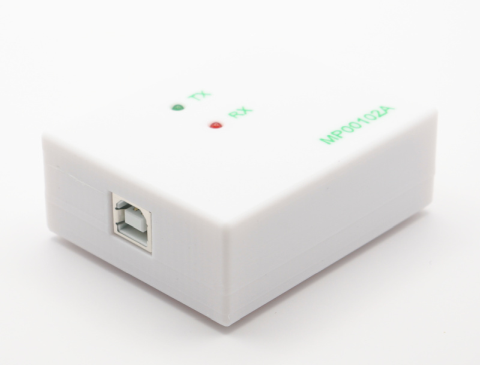

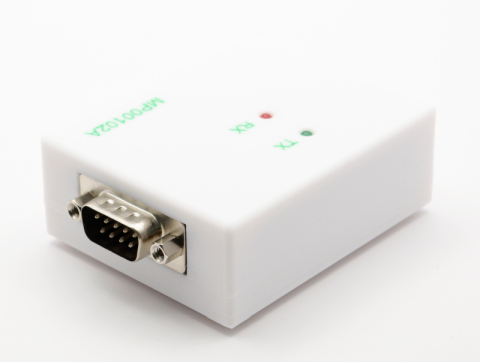

KONWERTER USB2.0-RS232, CHIPSET FTDI (FT232RL), WYJŚCIE DSUB9M, 2 DIODY LED

Kod produktu: MP00102A
Producent: MERA-PROJEKT
Cena brutto: 60 zł



Konwerter MP00102A zbudowany jest na bazie kontrolera FT232RL firmy FTDI. Pozwala on na transfer danych z prędkością do 230kb/s. Dzięki sterownikom, które emulują port szeregowy konwerter nadaje się idealne do zastosowań, w których dotychczasowo wykorzystywana była transmisja łączem szeregowym RS232.
Dołączone sterowniki pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po dołączone sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.

Urządzenie jest w pełni kompatybilne od strony użytkowej z oryginalnym konwerterem UC232R "ChiPi" firmy FTDI.

W konwerterze umieszczono dwie diody LED:
RXD (czerwona) - wskazującą odczyt danych,
TXD (zielona) - wskazującą wysyłanie danych.

Uwaga: Sterowniki są do pobrania ze strony internetowej (odnośnik na końcu opisu).

Podstawowe parametry:

  • Transmisja danych z prędkością do 230kb/s
  • Obsługa sygnałów modemowych i handshaking (sprzętowy i Xon/Xoff
  • Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
  • Programowany Timeout dla bufora odbiorczego
  • Wsparcie dla wstrzymania i wznowienia pracy
  • Układ restartu przy uruchomieniu układu
  • Tryb transmisji danych: USB Bulk lub Isochronous
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
  • Zasilanie z interfejsu USB
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0
  • 2 diody LED wskazujące status transmisji danych



UWAGA: Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Dokumentacja konwertera MP00102A

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>

Dokumentacja konwertera UC232R "ChiPi" firmy FTDI (w j. angielskim)
