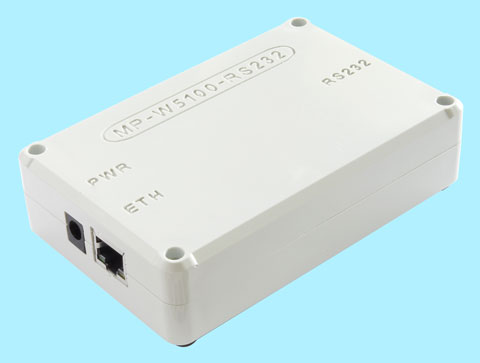

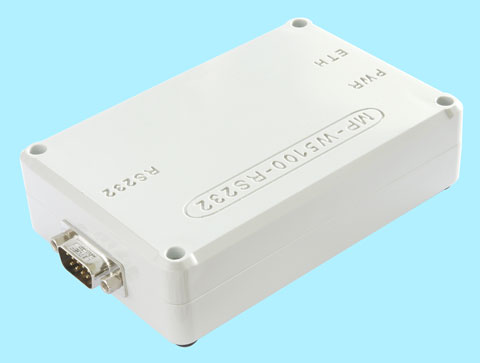

KONWERTER RS232 - TCP/IP ETHERNET NA BAZIE W5100 FIRMY WIZNET

Kod produktu: MP-W5100-RS232 (produkt wycofany z produkcji, strona ma charakter archiwalny)
Producent: MERA-PROJEKT


MP-W5100-RS232 jest gotowym do zastosowania konwerterem standardu RS232 na TCP/IP Ethernet (serwer portu szeregowego). Umożliwia bezpośrednie podłączenie urządzeń wyposażonych w złącze RS232 do sieci Ethernet. Poprzez zainstalowanie programu wirtualnego portu szeregowego (polecamy np. VSPE - do pobrania z naszej strony internetowej) obsługa podłączonego urządzenia jest identyczna jak przy bezpośrednim podłączeniu do komputera poprzez port szeregowy RS232, co upraszcza np. napisanie programu do jego obsługi.
Od strony sieciowej interfejs oparty jest na bardzo stabilnym układzie W5100 firmy WIZNET. Do konfiguracji ustawień sieciowych wykorzystywany jest łatwy w obsłudze program narzędziowy producenta układu.

Podstawowe właściwości:

  • Możliwość bezpośredniego podłączenia urządzeń ze złączem RS232 do sieci Ethernet
  • Obsługa PPPoE
  • Możliwość łatwej konfiguracji poprzez proste komendy przesyłane łączem RS232
  • Możliwość zabezpieczenia dostępu hasłem
  • Łatwy w zastosowaniu gotowy program konfiguracyjny
  • Obsługa sieci Ethernet oparta na układzie W5100 firmy WIZNET (10/100Mbps)
  • Wspierane protokoły: TCP, UDP, IP, ARP, ICMP, MAC, DHCP, PPPoE, DNS
  • Interfejs sieciowy: 10/100 Mbps (automatyczne wykrywanie), złącze RJ-45
  • Złącze szeregowe: DB9 męskie
  • Obsługiwane linie portu RS232: TXD, RXD, RTS, CTS
  • Kontrola przepływu RS232: Brak, RTS / CTS, XON / XOFF
  • Liczba bitów danych RS232: 7 lub 8
  • Prędkość transmisji RS232: do 230kbps
  • Zasilanie 5V DC
  • Pobór prądu: poniżej 180mA
  • Wymiary urządzenia: 118mm x 79mm x 31mm
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)
  • Temperatura pracy: 0 - 80 °C
  • Wilgotność: 10 - 90%



Konwerter sprzedawany jest bez zasilacza i bez kabli sygnałowych. Zarówno zasilacze jak i kable dostępne są w naszej ofercie.



Dokumentacja konwertera MP-W5100-RS232

WIZ1xxSR Configuration Tool V3.0.2 - program do konfiguracji konwertera

WIZ110SR User Manual V2.0 - szczegółowy opis programu do konfiguracji

Device terminal program - program terminala służącego do przetestowania konwertera

S2E Configuration Tool Programming Guide - opis dla zaawansowanych programistów, umożliwiający napisanie własnego programu konfiguracyjnego

VSPE (wirtualny port szeregowy) - bezpłatny w wersji 32-bitowej(opis jego wykorzystania w naszej dokumentacji)



Poniżej firmware konwertera dostarczony przez firmę WIZNET - Wyłącznie dla zaawansowanych użytkowników:

WIZ1x0SR F/W ver. 4.3

WIZ1x0SR firmware legacy versions package (old version)



Strona internetowa firmy WIZNET >>

Strona internetowa modułuWIZ110SR (szczegóły, dokumentacja, oprogramowanie) >>
