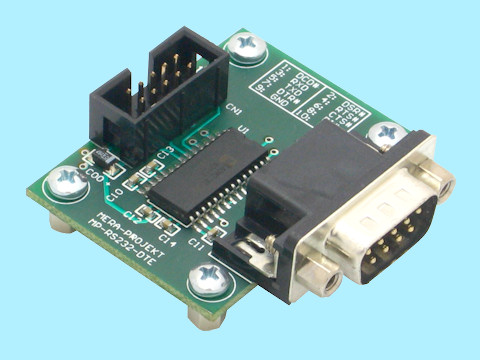

MODUŁ INTERFEJSU RS232 TYPU DTE

Kod produktu: MP-RS232-DTE
Producent: MERA-PROJEKT
Cena brutto: 25 zł



Podstawowe parametry:

  • Zasilanie: 5V DC (dopuszczalna odchyłka ±10%)
  • Pobór prądu: max. 13mA
  • Prędkość transmisji do 230kb/s
  • Obsługa wszystkich 8 linii standardu RS232 (DSUB9)
  • Zgodność ze standardami EIA-232-E oraz CCITT V.28
  • Zgodność z dyrektywami 89/336/EEC EMC
  • Niska emisja zakłóceń EMI (EN 55022)
  • Temperatura pracy: -40 do +85°C
  • Wymiary modułu (zarys płytki bez złączy): 47,3 x 35,6 mm



Ogólna charakterystyka urządzenia

Moduł MP-RS232-DTE stanowi gotowy element realizujący konwersję sygnałów RS232 z poziomu TTL 5V na typowy poziom jak w komputerze PC. Moduł obsługuje wszystkie 8 linii standardu RS232. Wyjście DSUB 9-pinowe jest zgodne z wyprowadzeniami komputerów PC (standard DTE, złącze męskie). Do współpracy modułu z połączonym urządzeniem wykorzystywane jest 10-pinowe złącze IDC (łączenie następuje z wykorzystaniem wtyków zaciskanych na płaskiej 10-żyłowej taśmie).

Dokumentacja interfejsu MP-RS232-DTE



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
