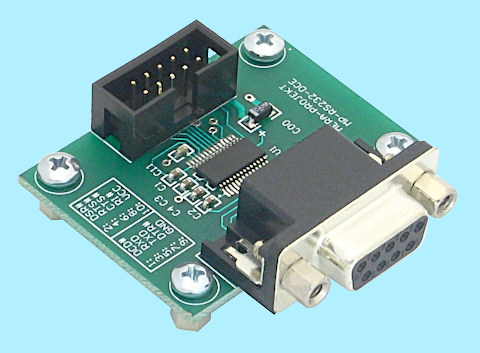

MODUŁ INTERFEJSU RS232 TYPU DCE

Kod produktu: MP-RS232-DCE
Producent: MERA-PROJEKT (produkt wycofany z produkcji, strona ma charakter archiwalny)



Podstawowe parametry:

  • Zasilanie: 3V - 5,5V DC
  • Pobór prądu: max. 20mA
  • Prędkość transmisji do 250kb/s
  • Obsługa wszystkich 8 linii standardu RS232 (DSUB9)
  • Zgodność ze standardami TIA/EIA-232-F oraz ITU v.28
  • Temperatura pracy: 0 do +70°C
  • Wymiary modułu (zarys płytki bez złączy): 47,3 x 35,6 mm



Ogólna charakterystyka urządzenia

Moduł MP-RS232-DCE stanowi gotowy element realizujący konwersję sygnałów RS232 z poziomu TTL lub CMOS (3-5,5V) na typowy poziom jak w komputerze PC. Moduł obsługuje wszystkie 8 linii standardu RS232. Wyjście DSUB 9-pinowe jest zgodne ze standardem DCE (złącze żeńskie). Do współpracy modułu z połączonym urządzeniem wykorzystywane jest 10-pinowe złącze IDC (łączenie następuje z wykorzystaniem wtyków zaciskanych na płaskiej 10-żyłowej taśmie). Podłączenie modułu z komputerem PC odbywa się poprzez przedłużacz RS232 (połączenie 1:1).

Dokumentacja interfejsu MP-RS232-DCE



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
