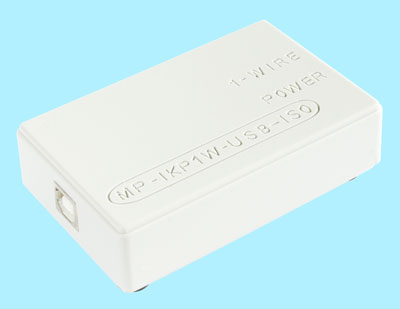

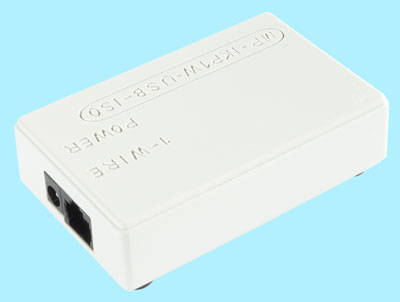

INTERFEJS KONTROLNO-POMIAROWY DLA MODUŁÓW 1-WIRE Z WYJŚCIEM USB I IZOLACJĄ GALWANICZNĄ

Kod produktu: MP-IKP1W-USB-ISO
Producent: MERA-PROJEKT
Cena brutto: 85 zł



Urządzenie stanowi bardzo łatwy do zastosowania gotowy interfejs kontrolno-pomiarowy do podłączenia modułów w standardzie 1-wire takich jak czujniki temperatury, moduły przekaźnikowe, moduły we/wy.
Transmisja danych pomiędzy komputerem a systemem pomiarowym odbywa się poprzez złącze USB. Obsługa interfejsu ogranicza się do prostych jednoznakowych komend sterujących, przesyłanych poprzez USB. Otrzymujemy w ten sposób gotowy rozproszony system wielopunktowego monitoringu i sterowania.
Interfejs idealnie nadaje się do systemów automatyzacji budynkowej, monitoringi i kontroli w serwerowniach, systemach wentylacji itp.

Uwaga: Ze względu na bezpośrednie podłączenie magistrali 1Wire do wyjścia mikroprocesora, długość magistrali powinna być ograniczona do ok. 20m.
Znacznie większy zasięg umożliwiają interfejsy 1Wire naszej produkcji wyposażone w układ DS2480B: nawet do kilkuset metrów.

Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Interfejs zbudowany jest na bazie kontrolera FT232RL firmy FTDI.
Dołączone sterowniki (do pobrania z naszej strony internetowej) umożliwiają pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface).

Urządzenie posiada izolację galwaniczną wykonaną w nowoczesnej technologii iCoupler® firmy Analog Devices. Poziom izolacji linii sygnałowej wynosi 2,5kV (RMS).

UWAGA: Kabel USB i zasilacz należy dokupić osobno (dostępne w naszej ofercie).

Właściwości:

  • Zasilanie od +7V do +12V DC (typowo +12V - umożliwia to jednocześnie zasilanie modułów przekaźnikowych, zasilanych napięciem 12V)
  • Pobór prądu: max. 80mA
  • Wyprowadzenie 1-Wire do podłączenia modułów kontrolno-pomiarowych w postaci złącza RJ45
  • Max. długość magistrali 1Wire: ok. 20m w zależności od ilości podłaczonych urządzeń
  • Wyprowadzona linia zasilania +12V DC w złączu RJ45 - do zasilania pozostałych elementów systemu kontrolno-pomiarowego
  • Wyprowadzona linia zasilania pomocniczego +5V DC w złączu RJ45
  • Obsługa do 10 czujników temperatury na bazie DS18B20 - nasze produkty: MP00230T
  • Obsługa do 10 modułów na bazie DS2408 (8-kanałowe moduły przekaźnikowe i we/wy cyfrowych) - nasze produkty: MP00220, MP00220A-8R, MP00221
  • Obsługa do 10 modułów na bazie DS2413 (2-kanałowe moduły przekaźnikowe) - nasze produkty: MP00222-2R
  • Pomiar temperatury w zakresie od -55°C do +125°C
  • Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C
  • Rozdzielczość pomiaru: 12 bitów
  • Czas pomiaru (konwersji): max. 750ms (przy maksymalnej rozdzielczości)
  • Kontroler USB: FT232RL firmy FTDI
  • Od strony komputera PC, urządzenie widziane jest jak kolejny port szeregowy.
    Kompatybilny z USB 1.1 i 2.0
  • Złącze USB typu B żeńskie
  • Nowoczesna technologia izolacji iCoupler® firmy Analog Devices
  • Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
  • Wymiary obudowy (obrys obudowy bez gniazd): 89mm x 55mm x 24mm
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)

Dokumentacja interfejsu MP-IKP1W-USB-ISO

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
