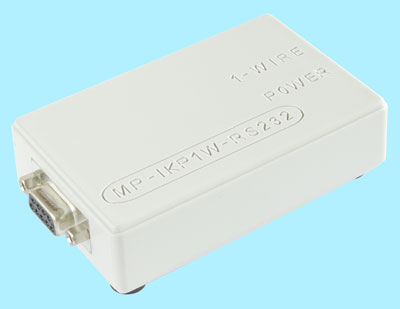

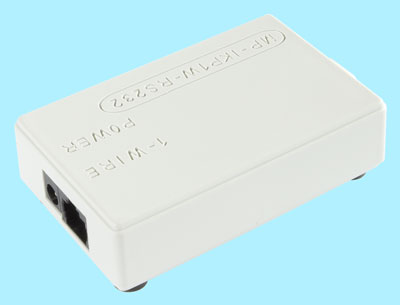

INTERFEJS KONTROLNO-POMIAROWY DLA MODUŁÓW 1-WIRE Z WYJŚCIEM RS232

Kod produktu: MP-IKP1W-RS232
Producent: MERA-PROJEKT
Cena brutto: 60 zł



Urządzenie stanowi bardzo łatwy do zastosowania gotowy interfejs kontrolno-pomiarowy do podłączenia modułów w standardzie 1-wire takich jak czujniki temperatury, moduły przekaźnikowe, moduły we/wy.
Transmisja danych pomiędzy komputerem a systemem pomiarowym odbywa się poprzez łącze RS232. Obsługa interfejsu ogranicza się do prostych jednoznakowych komend sterujących. Otrzymujemy w ten sposób gotowy rozproszony system wielopunktowego monitoringu i sterowania.
Interfejs idealnie nadaje się do systemów automatyzacji budynkowej, monitoringi i kontroli w serwerowniach, systemach wentylacji itp.

Uwaga: Ze względu na bezpośrednie podłączenie magistrali 1Wire do wyjścia mikroprocesora, długość magistrali powinna być ograniczona do ok. 20m.
Znacznie większy zasięg umożliwiają interfejsy 1Wire naszej produkcji wyposażone w układ DS2480B: nawet do kilkuset metrów.

UWAGA: Kabel RS232 i zasilacz należy dokupić osobno (dostępne w naszej ofercie).

Właściwości:

  • Zasilanie od +7V do +12V DC (typowo +12V - umożliwia to jednocześnie zasilanie modułów przekaźnikowych, zasilanych napięciem 12V)
  • Pobór prądu: max. 80mA
  • Wyprowadzenie 1-Wire do podłączenia modułów kontrolno-pomiarowych w postaci złącza RJ45
  • Max. długość magistrali 1Wire: ok. 20m w zależności od ilości podłaczonych urządzeń
  • Wyprowadzona linia zasilania +12V DC w złączu RJ45 - do zasilania pozostałych elementów systemu kontrolno-pomiarowego
  • Wyprowadzona linia zasilania pomocniczego +5V DC w złączu RJ45
  • Obsługa do 10 czujników temperatury na bazie DS18B20 - nasze produkty: MP00230T
  • Obsługa do 10 modułów na bazie DS2408 (8-kanałowe moduły przekaźnikowe i we/wy cyfrowych) - nasze produkty: MP00220, MP00220A-8R, MP00221
  • Obsługa do 10 modułów na bazie DS2413 (2-kanałowe moduły przekaźnikowe) - nasze produkty: MP00222-2R
  • Pomiar temperatury w zakresie od -55°C do +125°C
  • Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C
  • Rozdzielczość pomiaru: 12 bitów
  • Czas pomiaru (konwersji): max. 750ms (przy maksymalnej rozdzielczości)
  • Wymiary obudowy (obrys obudowy bez gniazd): 89mm x 55mm x 24mm
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)

Dokumentacja interfejsu MP-IKP1W-RS232



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
