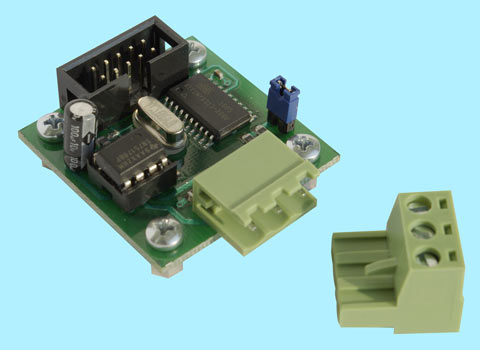

STEROWNIK RS485 (RS422) DLA MODUŁÓW WYŚWIETLACZY SERII MP01300, MP01302, MP01303

Kod produktu: MP-DISP-C02-A
Producent: MERA-PROJEKT



Sterownik MP-DISP-C02-A przeznaczony jest do współpracy z modułami wyświetlaczy siemiosegmentowych typu MP01300, MP01302 i MP01303. Urządzenie spełnia rolę sterownika generującego odpowiednie przebiegi zapewniające poprawną pracę modułów wyświetlaczy siedmiosegmentowych. Dane przesyłane są do sterownika z wykorzystaniem łącza szeregowego RS485 (RS422).

Podstawowe parametry:

  • Wejście danych: Łącze szeregowe RS485 (RS422) - transmisja dwuprzewodowa
  • Maksymalna długość sieci RS485 (RS422): 1200m
  • Ilość modułów wyświetlaczy współpracujących ze sterownikiem: brak ograniczeń
  • Zasilanie: +5V DC (pobierane z modułu wyświetlacza)
  • Rezystor terminujący linię RS485 (RS422): 120 Ω załączany poprzez zworkę w module
  • Zabezpieczenie magistrali RS485 (RS422) przed przepięciami szpilowymi za pomocą transili
  • Wymiary: 37,1mm x 36,6mm (obrys płytki)

Dokumentacja sterownika MP-DISP-C02-A



OPCJONALNE AKCESORIA

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
