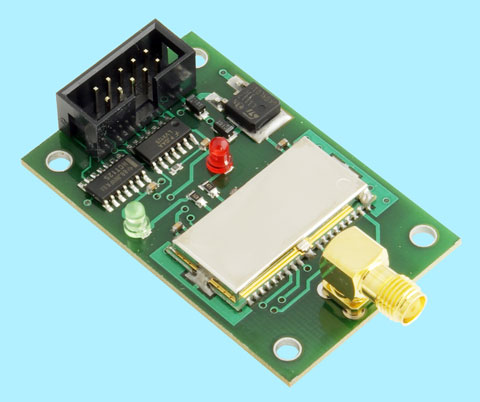

ModuŁ interfejsu Bluetooth na bazie BTM-222, sterowany komendami AT,
poziom napiĘĆ TTL 5V

Kod produktu: MP-BTM222-5V
Producent: MERA-PROJEKT
Cena brutto: 104 zł



Urządzenie zbudowano w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m. Szczegółowe informacje techniczne tego modułu dostępne są w dokumentacji producenta, która jest do pobrania z naszej strony internetowej (link na końcu opisu).
Ze względu na możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych.

Najprostszą metodą wykorzystania modułu w systemie mikroprocesorowym jest jego skonfigurowanie jako SLAVE z odpowiednimi parametrami transmisyjnymi. Po podłączeniu do systemu mikroprocesorowego połączenie jest nawiązywane np. ze zdalnego komputera PC, po czym moduł staje się przeźroczysty dla przesyłanych danych. Możliwe jest również skonfigurowanie modułu w taki sposób aby po uruchomieniu automatycznie nawiązywał połączenie z wybranym urządzeniem.

Podstawowe właściwości:

  • Zasilanie +5V DC
  • Poziom sygnałów sterujących: TTL 5V
  • Bluetooth klasy 1, zasięg do 100m
  • Układ bluetooth oparty na module BTM-222 firmy Rayson
  • Sterowanie komendami AT
  • Obsługa sygnałów modemowych i handshaking (TxD, RxD, CTS i RTS)
  • Maksymalna prędkość transmisji 460,8 kbps
  • Wbudowany stabilizator napięcia 3,3 V
  • Gniazdo antenowe typu SMA żeńskie
  • Wymiary modułu (zarys płytki bez złącza SMA): 56,4mm x 35,6mm



UWAGA: Antenę Bluetooth należy dokupić osobno (dostępne w naszej ofercie).



W interfejsie umieszczono dwie diody LED:

DATA (czerwona) - wskazującą transmisję danych,
LINK (zielona) - wskazującą aktualny status połączenia Bluetooth

Dokumentacja modułu interfejsu MP-BTM222-5V

Dokumentacja modułu BTM-222



OPCJONALNE AKCESORIA

Antena dookólna Bluetooth 1dBi (2,4-2,5 GHz)

Kod produktu: BLU-ANT01R

Właściwości:

  • Częstotliwość pracy: 2,4 - 2,5 GHz
  • Zysk energetyczny: 1.0 dBi
  • Długość: 74,3 mm
  • Średnica: 7,8 mm
  • Gniazdo RSMA (męskie)

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
