INTERFEJS BLUETOOTH NA RS232 DO ZASTOSOWAŃ KONTROLNO-POMIAROWYCH,
STEROWANY KOMENDAMI AT

Kod produktu: MP-BT-RS232
Producent: MERA-PROJEKT
Cena brutto: 124,99 zł



Urządzenie zbudowano w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m. Szczegółowe informacje techniczne tego modułu dostępne są w dokumentacji producenta, która jest do pobrania z naszej strony internetowej (link na końcu opisu).
Ze względu na możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych i współpracy zarówno z komputerami osobistymi jak i zdalnymi urządzeniami z interfejsem RS232. Możliwa jest konfiguracja urządzenia do pracy w trybie Master lub w trybie Slave.



Podstawowe właściwości:

  • Zasilanie 5-12V DC, pobór prądu max. 120mA
  • Bluetooth klasy 1, zasięg do 100m
  • Układ Bluetooth oparty na module BTM-222 firmy Rayson
  • Sterowanie komendami AT
  • Transmisja danych łączem RS232 z prędkością do 115kb/s
  • Obsługa linii interfejsu RS232: TX, RX, CTS i RTS (możliwość pracy bez CTS i RTS)
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)

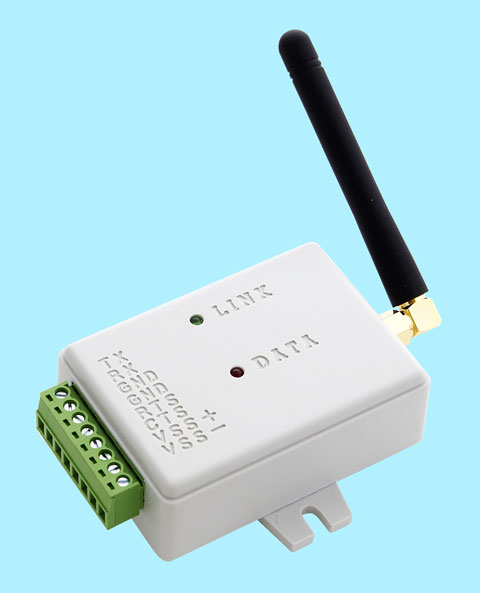

  • Gniazdo antenowe typu SMA żeńskie



UWAGA: Antenę Bluetooth należy dokupić osobno (dostępne w naszej ofercie).

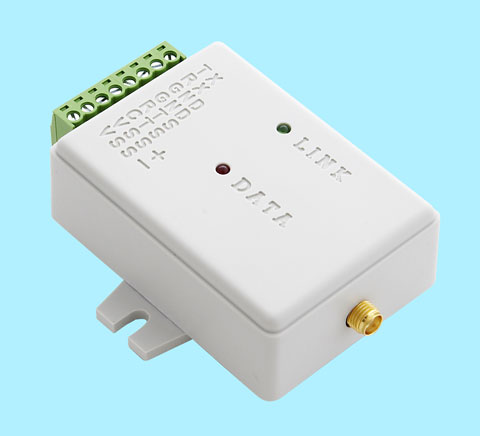

W interfejsie umieszczono dwie diody LED:

DATA (czerwona) - wskazującą transmisję danych,
LINK (zielona) - wskazującą aktualny status połączenia Bluetooth (opis działania w dokumentacji interfejsu).

Dokumentacja interfejsu MP-BT-RS232

Dokumentacja modułu BTM-222



OPCJONALNE AKCESORIA

Antena dookólna Bluetooth 1dBi (2,4-2,5 GHz)

Kod produktu: BLU-ANT01R

Właściwości:

  • Częstotliwość pracy: 2,4 - 2,5 GHz
  • Zysk energetyczny: 1.0 dBi
  • Długość: 74,3 mm
  • Średnica: 7,8 mm
  • Gniazdo RSMA (męskie)

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
