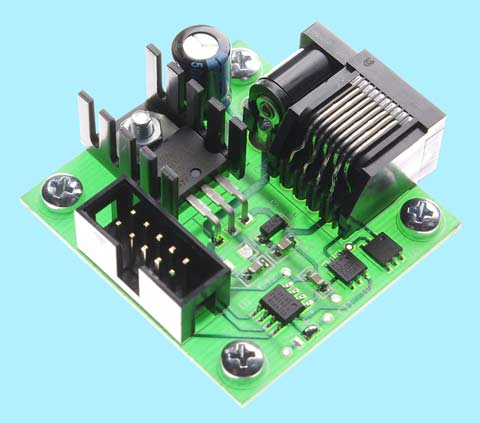

MODUŁ INTERFEJSU 1-WIRE, CHIPSET DS2480B

Kod produktu: MP-1W-2480

Urządzenie zbudowane jest na bazie kontrolera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire).

Urządzenie posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego oprogramowania - urządzenie takie stanowi w tym przypadku również klucz sprzętowy oprogramowania.

Własne zasilanie umożliwia wyprowadzenie napięcia zasilającego (od 7V do 12V) poprzez złącze RJ45 i zasilanie urządzeń wchodzących w skład systemu 1-Wire.

Typowe zastosowania modułu:

  • Układy rozproszonych systemów pomiarowych
  • Układy kontrolno-pomiarowe
  • Układy rejestratorów np. temperatury, napięcia itp.
  • Układy kontrolno-pomiarowe zarządzane przez Internet
  • Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.

Właściwości:

  • Odczytuje wszystkie układy 1-Wire i iButton
  • Zapisuje wszystkie układy z wyjątkiem pamięci EPROM (programowanych napięcoem 12V)
  • Zasilanie zewnętrzne od 7V do 12V DC, pobór prądu przez interfejs max. 7mA lub poprzez taśmę (+5V DC)
  • Konwerter wyposażony w układ DS9503 ochrony magistrali 1-Wire
  • Duża ilość darmowego oprogramowania i kodów źródłowych
  • Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na naszej stronie internetowej)
  • Wyprowadzenie 1Wire w postaci złącza RJ45
  • Wyprowadzona linia zasilania na złącze RJ45 (obciążalność zgodna z zastosowanym zasilaczem) - do zasilania zewnętrznych urządzeń
  • Wyprowadzona linia zasilania pomocniczego +5V DC umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 500mA (zasilanie na niewielkie odległości)

Dokumentacja modułu MP-1W-2480

Szczegółowe informacje związane z układem DS2480B (dokumentacje, noty aplikacyjne itp.) >>

Sterowniki 1-Wire >>

Oprogramowanie OneWireViewer >>

Software Development Kits (biblioteki i przykłady dla programistów) >>



OPCJONALNE AKCESORIA

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
