MODUŁY ZASILACZY I PRZETWORNIC

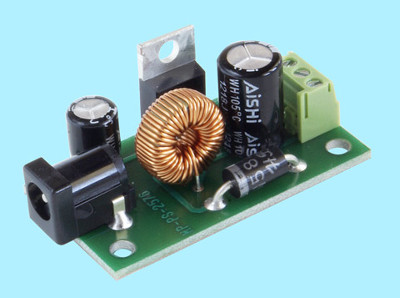

Moduł zasilacza impulsowego na układzie LM2576
Producent: MERA-PROJEKT


Dostępne modele:
Uwy 3,3V - Kod produktu: MP-PS-2575-3.3
Uwy 5V - Kod produktu: MP-PS-2575-5

Podstawowe parametry:

  • Napięcie wejściowe: 7-40V DC
  • Napięcie wyjściowe: 3,3V lub 5V DC w zależności od modelu
  • Max. prąd wyjściowy: 3A
  • Gniazdo wejściowe: DC 2,1/5,5mm
  • Złącze wyjściowe: Terminal Block 3-pinowy
  • Wymiary modułu (obrys płytki): 48,3mm x 26,7mm



Schemat i rozkład wyprowadzeń modułu

Dokumentacja układu LM2576


Przetwornica napięcia Step-Down, Uwy: 5V, 3,3V
Producent: import

Przetwornica obniżająca napięcie wejściowe z zakresu 9V - 25V do napięcia wyjściowego 3,3V lub 5V.

Dane techniczne:

  • Napięcie wejściowe: 9V - 25V
  • Napięcie wyjściowe: 3,3V lub 5V
  • Maksymalny prąd wyjściowy: 3A
  • Sprawność: 92%
  • Częstotliwość: 380KHz
  • Wymiary: 33x50mm

Opis wyprowadzeń:

P2: 12V input port: 12V 12V GND GND
P3: 12v output port: GND GND ADJ SW 12V 12V
P4: 5v & 3.3v output port: ADJ SW GND GND GND GND 5V 5V 3.3V 3.3V



Przetwornica napięcia Step-Down na układzie MP1584
Producent: import

Przetwornica obniżająca napięcie wejściowe z zakresu 4.5V - 28V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 0.8V - 20V.

Dane techniczne:

  • Napięcie wejściowe: 4.5V - 28V
  • Napięcie wyjściowe: 0.8V - 20V
  • Maksymalny prąd wyjściowy: 3A
  • Wymiary: 22x17x4mm

Przetwornica napięcia Step-Down na układzie LM2596
Producent: import

Przetwornica obniżająca napięcie wejściowe z zakresu 3V - 40V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 1.5V - 35V. Napięcie wejściowe musi być wyższe o ok 1.5V od zakładanego napięcia wyjściowego.

Dane techniczne:

  • Napięcie wejściowe: 3V - 40V
  • Napięcie wyjściowe: 1.5V - 35V
  • Maksymalny prąd wyjściowy: 3A
  • Wymiary: 45x20x14mm

Przetwornica napięcia Step-Down na układzie XL4015
Producent: import

Przetwornica obniżająca napięcie wejściowe z zakresu 4V - 38V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 1.25V - 36V.

Dane techniczne:

  • Napięcie wejściowe: 4V - 38V
  • Napięcie wyjściowe: 1.2V - 36V
  • Maksymalny prąd wyjściowy: 4.5A
  • Wymiary: 54x23x15mm
W komplecie przyklejany radiator do układu scalonego.

Przetwornica napięcia 24-48V -> 12V, 3A
Producent: import

Dane techniczne:

  • Napięcie wejściowe: 24V - 48V
  • Napięcie wyjściowe: 12V
  • Max. prąd: 3A
  • Wymiary: 53x47mm

Przetwornica napięcia Step-Down na układzie XL4016, 9A
Producent: import

Przetwornica obniżająca napięcie wejściowe z zakresu 7V - 40V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 1.2V - 35V.

Dane techniczne:

  • Napięcie wejściowe: 7V - 40V
  • Napięcie wyjściowe: 1.2V - 35V
  • Maksymalny prąd wyjściowy: 9A
  • Wymiary: 55x51x24mm

Przetwornica napięcia 7-24V -> 5V 4A gniazdo USB
Producent: import

Wymiary modułu: 63 x 20 x 12mm

Gniazdo USB A (jak w komputerze)


Przetwornica napięcia 12V -> 5V, 3A, 2 gniazda USB
Producent: import




Dane techniczne:

  • Napięcie wejściowe: 12V
  • Napięcie wyjściowe: 5V
  • Max. prąd: 3A
  • Moc: 15W
  • Wymiary: 46x27x14mm
  • Uchwyty umożliwiające przykręcenie
  • Wyprowadzenie: 2x gniazdo USB z możliwością przykręcenia

Przetwornica napięcia Step-Up, 3-5V -> 5V
Producent: import

Przetwornica podwyższa napięcie wejściowe z zakresu 1V - 5V do napięcia wyjściowego 5V. Napięcie wejściowe nie może być wyższe od napięcia wyjściowego.

Dane techniczne:

  • Napięcie wejściowe: 1V - 5V
  • Napięcie wyjściowe: 5V
  • Maksymalny prąd wyjściowy: 1A
  • Sprawność: 90%
  • Wymiary: 14.5 x 18.5mm

Przetwornica napięcia Step-Up, micro USB
Producent: import

Przetwornica podwyższa napięcie wejściowe z zakresu 2V - 24V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 4V - 26V. Napięcie wejściowe nie może być wyższe od napięcia wyjściowego.

Dane techniczne:

  • Napięcie wejściowe: 2V - 24V
  • Napięcie wyjściowe: 4V - 26V
  • Maksymalny prąd wyjściowy: 1A
  • Sprawność: 93%

Przetwornica napięcia Step-Up, 150W
Producent: import

Przetwornica podwyższa napięcie wejściowe z zakresu 10V - 32V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 12V - 35V. Napięcie wejściowe nie może być wyższe od zakładanego napięcia wyjściowego.

Dane techniczne:

  • Napięcie wejściowe: 10V - 32V
  • Napięcie wyjściowe: regulowane w zakresie 12V - 35V
  • Maksymalny prąd wejściowy: 10A
  • Maksymalny prąd wyjściowy: 6A
  • Sprawność: 90-95%
  • Wymiary: długość=73mm, szerokość (w najszerszym miejscu)= 47mm, wysokość= 27mm
